例如锐捷交换机配置web方式登陆：

01 配置思路

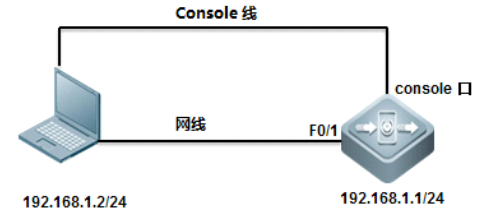

通过web管理功能远程管理设备。以锐捷交换机为例，配置web登录，一般是四个关键点：

（1）首先选择Console方式登陆交换机

（2）需要开启web功能

（3）web登入的密码默认是enable密码，用户名可以任意或配置使用特定用户名、密码登陆。

（4）如果PC与交换机不在同一个网段，需要配置交换机的默认网关。

02 配置步骤

（1）开启交换机的web服务功能

Ruijie#configure terminal

Ruijie(config)#enable service web-server

（2）配置交换机的管理IP地址

Ruijie(config)#interface vlan 1     //进入vlan 1接口

Ruijie(config-if)# ip address 192.168.1.1 255.255.255.0     //为vlan 1接口上设置管理ip 192.168.1.1

 Ruijie(config-if)#exit       //退出

（3）配置登入web界面时使用本地用户名和密码进行登入

Ruijie(config-if)#exit

Ruijie(config)#username admin password ruijie         //配置web界面登入的用户名和密码

Ruijie(config)#username admin privilege 15               //配置web界面登入的用户名的等级权限为15，默认用户名和密码的等级权限为1，web管理需要15级的权限

Ruijie(config)#ip http authentication local        //配置web登入使用本地的用户名和密码

Ruijie(config)#end

Ruijie#write

WEB登入交换机，打开电脑的浏览器，输入http://192.168.1.1，按回车，即可登陆。

配置远程登陆

很多时候交换机位于机房，需用配置远程登陆的方式对交换机进行管理，监测交换机的工作状态。

常用的远程登陆方式有telnet和SSH方式，相对于telnent的明文方式，SSH要更安全一些；

登陆交换机之后的认证方式又有两种：password认证、aaa认证，aaa认证方式可以对权限尽心精细化管理，根据内网的环境选择合适的方式。

配置VLAN数据

对于一个企业网络，通常需要根据部分划分不同的VLAN，用于隔离广播域和网络隔离。

首先配置交换机全局的VLAN，根据端口所连接的终端，给端口分配不同的VLAN，端口类型配置成access模式；

交换机和交换机之间的互联端口配置成trunk模式，并且允许所有的VLAN通过，实现局域网内部的互联。

以华为交换机为例，配置基础的vlan数据：

01 创建vlan

<Quidway>       //用户视图，也就是在Quidway模式下运行命令。
<Quidway>system-view      //进入配置视图
[Quidway] vlan 10       //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图
[Quidway-vlan10] quit     //回到配置视图
[Quidway] vlan 100     //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图

[Quidway-vlan100] quit     //回到配置视图

02 将端口加入到vlan中

[Quidway] interface GigabitEthernet2/0/1    (10G光口)
[Quidway- GigabitEthernet2/0/1] port link-type access    //定义端口传输模式
[Quidway- GigabitEthernet2/0/1] port default vlan 100   //将端口加入vlan100
[Quidway- GigabitEthernet2/0/1] quit       //回到配置视图

[Quidway] interface GigabitEthernet1/0/0       //进入1号插槽上的第一个千兆网口配置视图中。0代表1号口
[Quidway- GigabitEthernet1/0/0] port link-type access   //定义端口传输模式
[Quidway- GigabitEthernet2/0/1] port default vlan 10   //将这个端口加入到vlan10中 [Quidway- GigabitEthernet2/0/1] quit
03 将多个端口加入到VLAN中

<Quidway>system-view
[Quidway]vlan 10
[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29   //将0到29号口加入到vlan10中 [Quidway-vlan10]quit

04 交换机配置IP地址

[Quidway] interface Vlanif100     // 进入vlan100接口视图与vlan 100命令进入的地方不同
[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252      // 定义vlan100管理IP三层 交换网关路由
[Quidway-Vlanif100] quit       //返回视图
[Quidway] interface Vlanif10    // 进入vlan10接口视图与vlan 10命令进入的地方不同
[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128    // 定义vlan10管理IP三层交换网关路由

[Quidway-Vlanif10] quit

05 配置默认网关

[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默认网关。

06 交换机保存设置和重置命令

<Quidway>save        //保存配置信息
<Quidway>reset saved-configuration     //重置交换机的配置 <Quidway>reboot      //重新启动交换机

配置路由

如果该交换机连接了上层路由设备，需要根据连接的方式配置相关路由。常用的连接方式有ppp、静态路由、动态路由等方式，实现企业出口链路的连接。经过上述步骤，一个三层交换机的基本配置久完成了，可以接入网络了。还有一些其他配置比如SNMP网管配置、组播数据配置、LCAP链路聚合配置等，根据需求进行相关的配置。

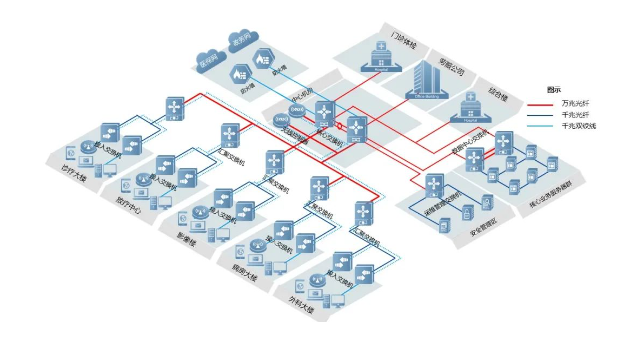

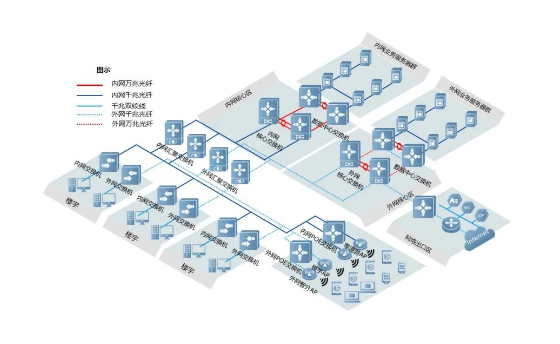

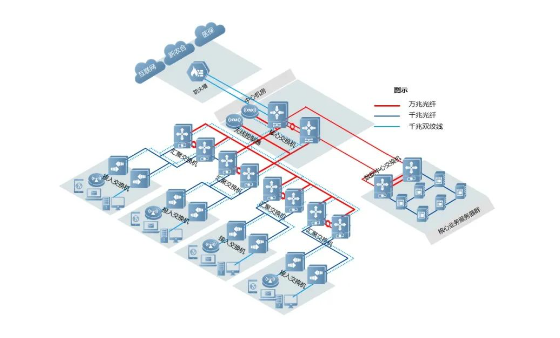

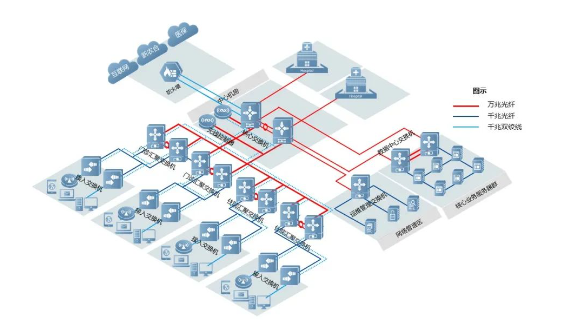

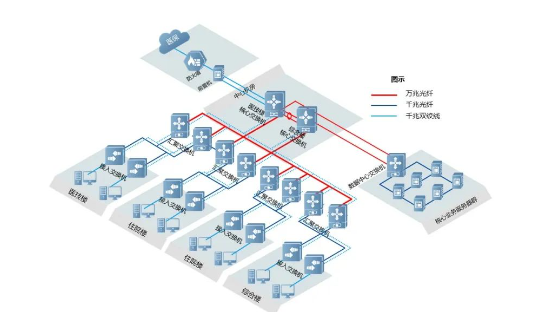

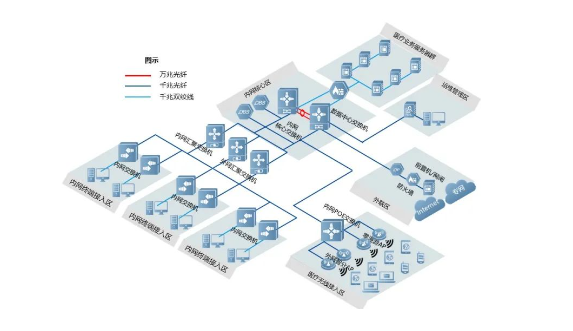

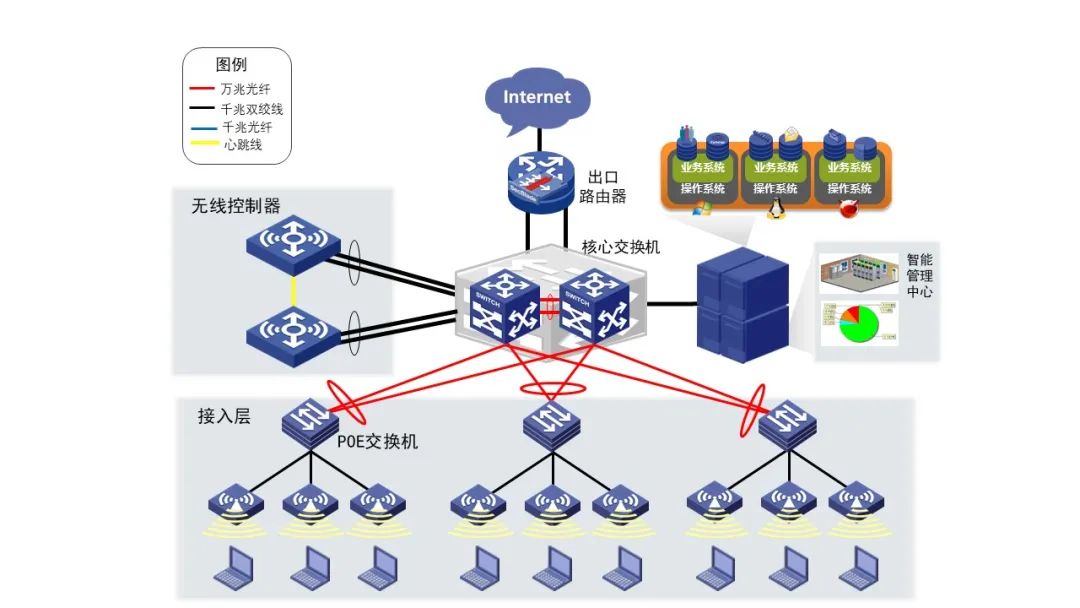

当然，除了会配置交换机，同时需要对常见的网络架构有一定的了解。下面的几张拓扑图，如果你都能看懂的话，说明对于网络架构算比较熟悉了。
