监控多块屏幕要显示一样的画面，如何实现？
写字楼的监控项目，要求机房、前台、会议室、保安室以及会客厅等8个不同的地方通过显示器预览摄像机的画面，想在每个地方放一台录像机，有没有摄像机可以被8台录像机同时添加？怎么解决这个问题呢？

可能不少朋友都遇到过这样多屏幕同时显示的需求，比如饭店的包厢、小区或公寓等场景，需要在不同的区域安装显示器输出相同的监控画面。根据需求的不同，本期我们一起来了解这方面的解决方案。


一、三块屏及以下场景

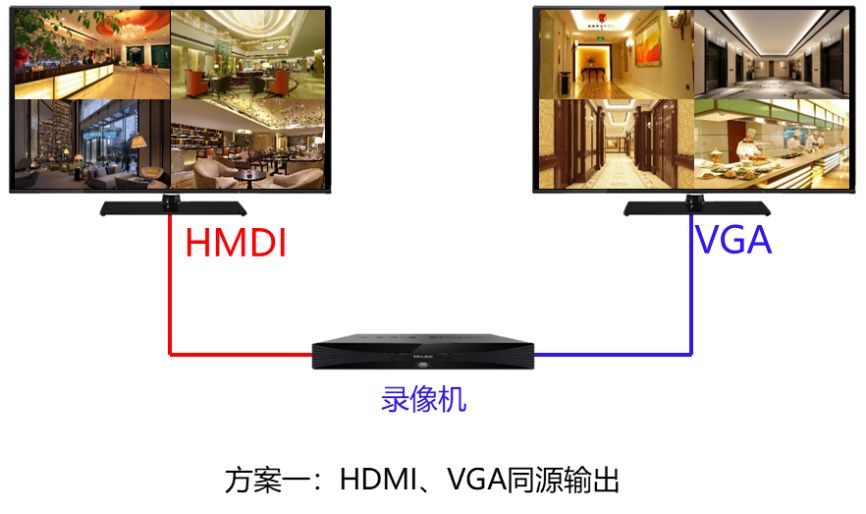

方案一：利用NVR同源输出
适用于2个显示器同时输出显示，且显示器距离录像机均较近的场景：



说明：HDMI、VGA的传输距离受线材质量影响很大。
优点：实现简单、成本低。
不足：HDMI、VGA传输距离较短，不适于显示器距离录像机较远的场景；两台显示器显示画面完全一样，无法分别定义画面布局。

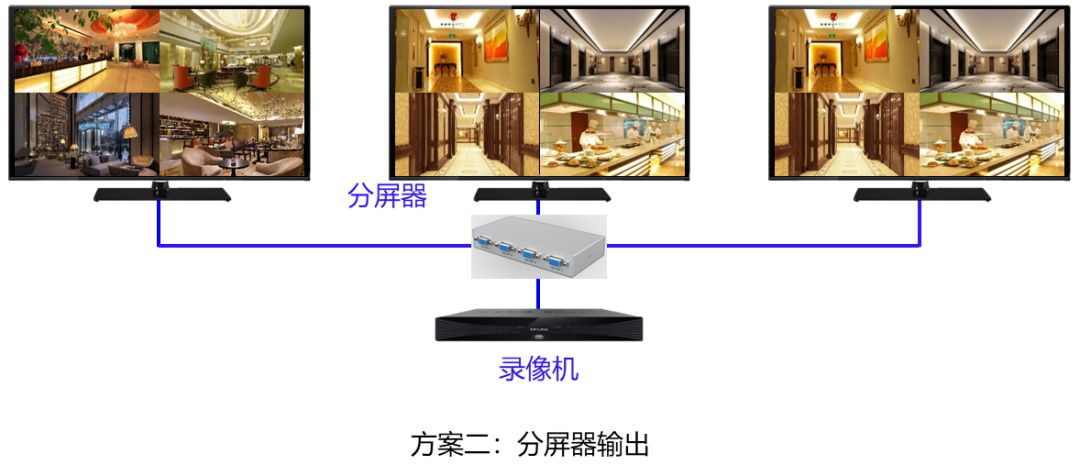

方案二：搭配分屏器输出
适用于显示器距离录像机均较近、可以通过HDMI/VGA线连接的场景：



说明：HDMI、VGA的传输距离受线材质量影响很大。
优点：实现简单、成本较低。
不足：HDMI、VGA传输距离较短，不适于显示器距离录像机较远的场景。每台显示器显示画面完全一样，无法分别定义画面布局。

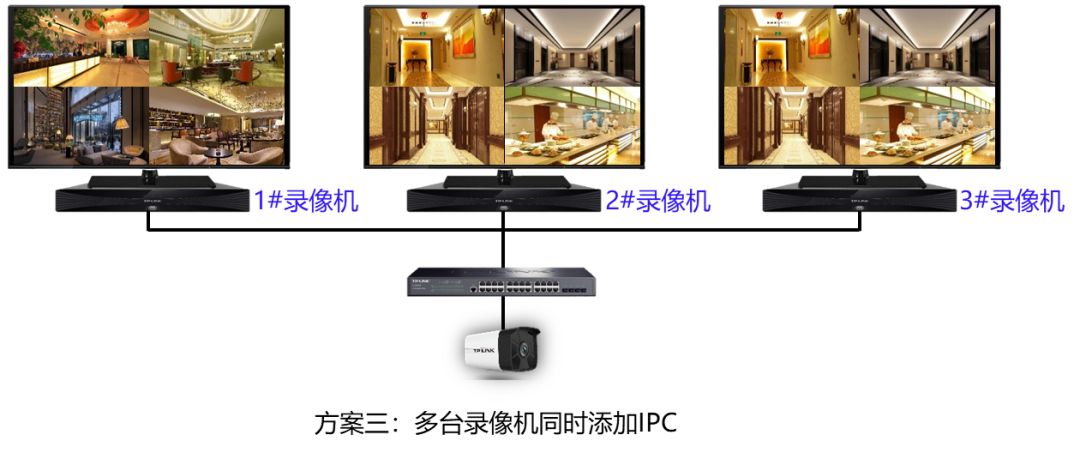

方案三：多台NVR同时添加IPC
适用于显示器之间相距较远，无法通过HDMI或VGA进行连接的场景：



优点：实现简单，各自显示的数量和布局均可以自定义。
不足：摄像机供流数量限制，不适于大于3台显示器的场景；每台录像机均从摄像机取流，传输带宽成倍增加，对传输带宽要求较高。


二、三块屏以上

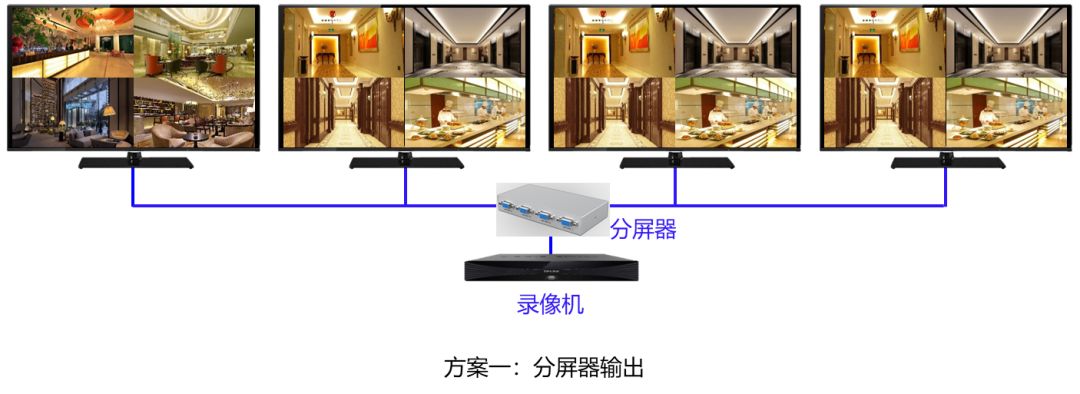

方案一：利用分屏器1拖N输出
适用于显示器距离录像机均较近的场景：



说明：HDMI、VGA的传输距离受线材质量影响很大。
优点：实现简单、成本较低。
不足：HDMI、VGA传输距离较短，不适于显示器距离录像机较远的场景。每显示器显示画面完全一样，无法分别定义画面布局。

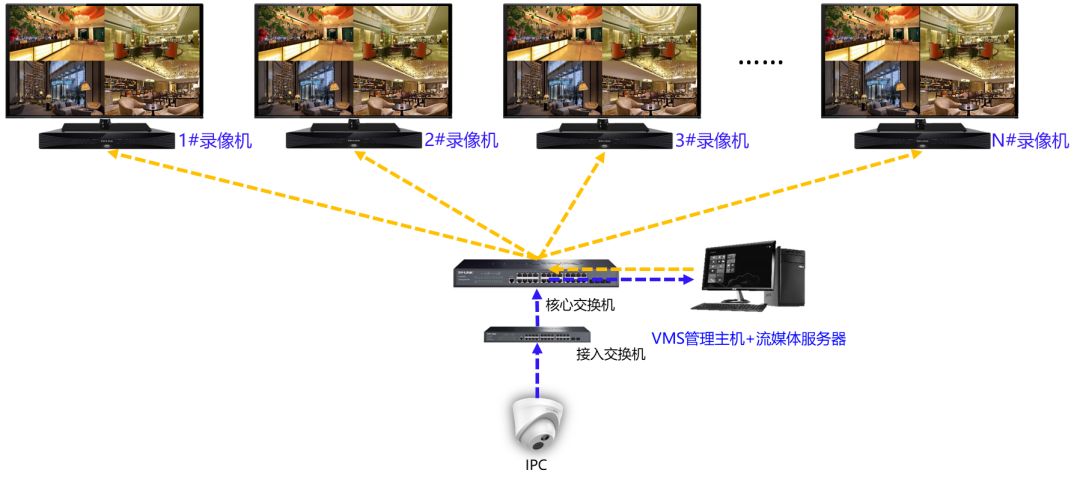

方案二：VMS流媒体转发给多台录像机
VMS添加摄像机，生成RTSP视频流地址，在各个地方的录像机上添加地址流即可观看视频画面。适用于各显示器相距较远，无法通过HDMI或VGA进行连接的场景：



优点：录像机通过RTSP URL从VMS的流媒体服务器取流，即摄像机只需要上传1份视频流（主码流+子码流），由流媒体服务器分发给多台录像机，扩展性强。可以扩展20台、50台、100台或更多，几乎无限制。

不足：多台录像机通过RTSP URL添加的方式从VMS的流媒体服务器获取视频流，需要在每台录像机上分别进行配置，不能实现统一管理。

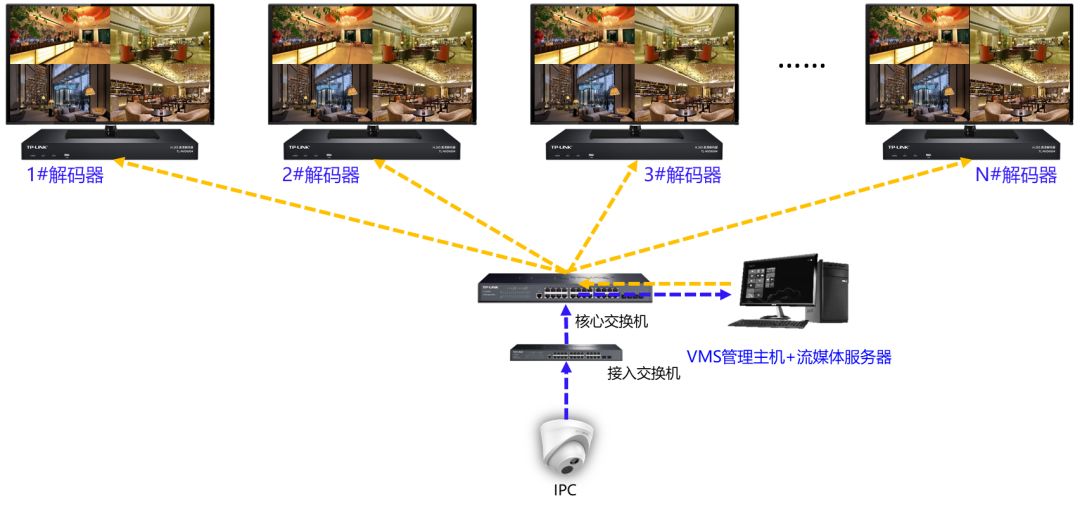

方案三： VMS流媒体转发给多台解码器
VMS可以对解码器进行统一管理以及上墙配置，通过VMS即可对多台解码器的画面输出进行统一控制，管理维护简单：


优点：由VMS统一管理各台解码器，视频流由流媒体服务器分发给多台解码器，扩展性强、管理维护简单。可以定义每个地方的显示效果、布局，集中管控显示，输出数量最大20台。


 ▼▼▼
