门禁系统有各种各样的品牌，原理都是一样，下面详细教大家接线。
门禁套装
从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。好下面我们来接线。
拆开就是这样

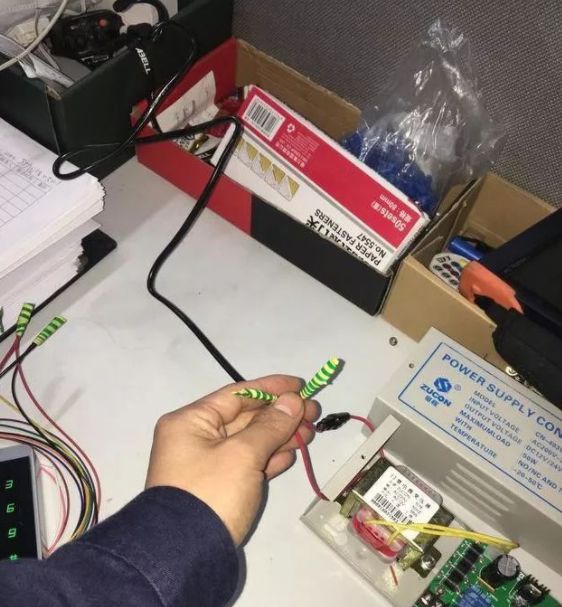

先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。
门禁电源接线
接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图

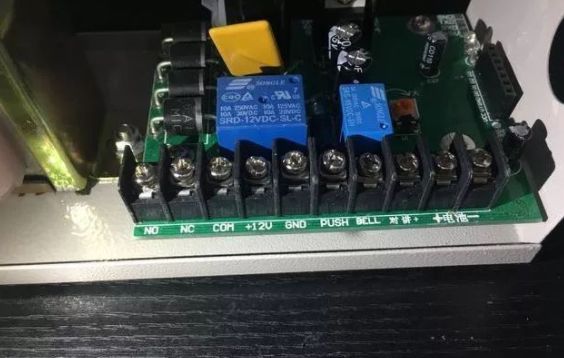

门禁电源接线端子
大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。后面是接门铃对讲，蓄电池的。下面先接磁力锁，磁力锁就红黑两根线，如下图

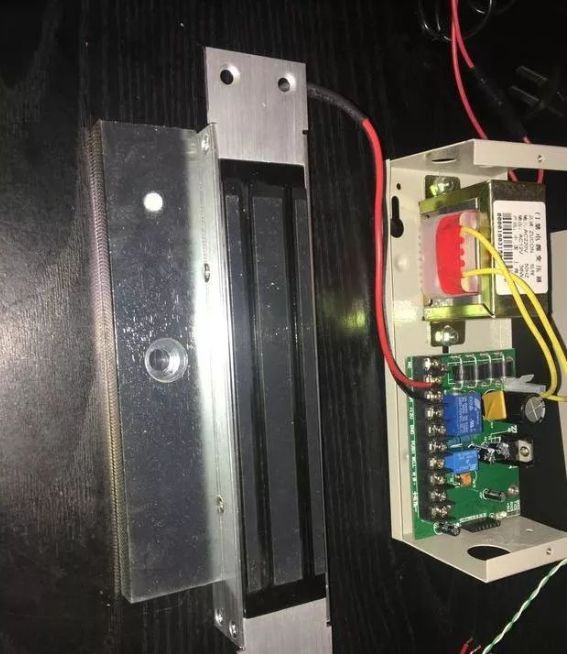

磁力锁接COM跟NC
红色线接NC,黑色线COM，螺丝一拧接上去就可以了。下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，看下图

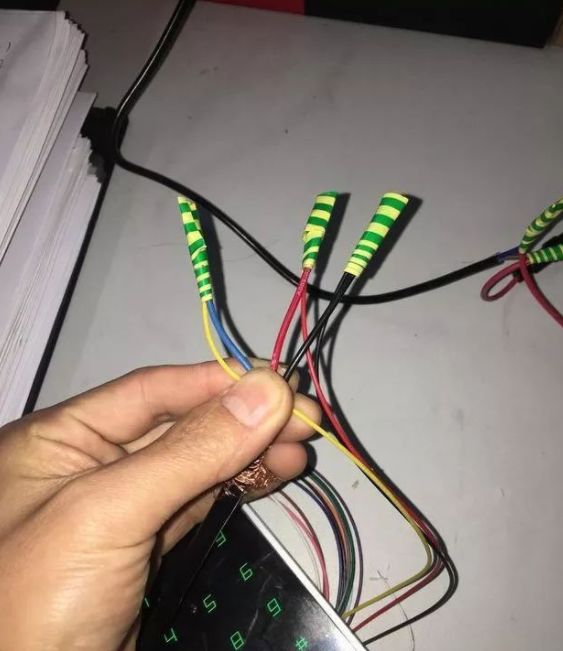

门禁一体机接线

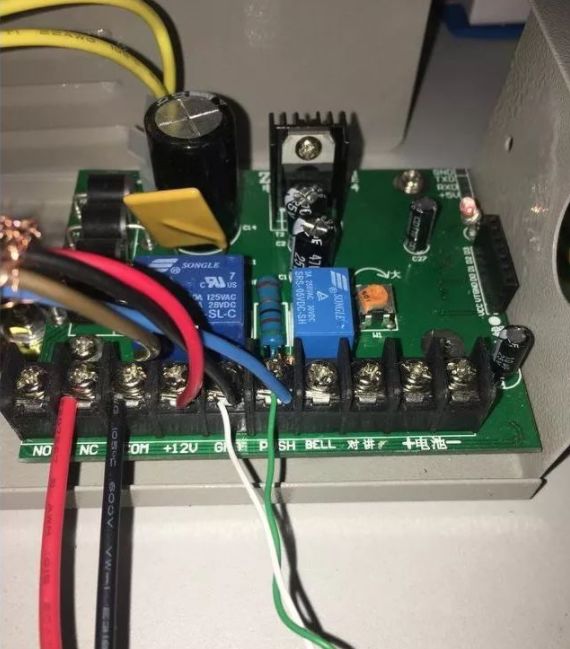

门禁电源这头接线
这样接是最简单最容易理解的，接下来我们来接开门按钮，用网线绿和白绿来当信号线。开门按钮线不分正负，随便接。如下两图

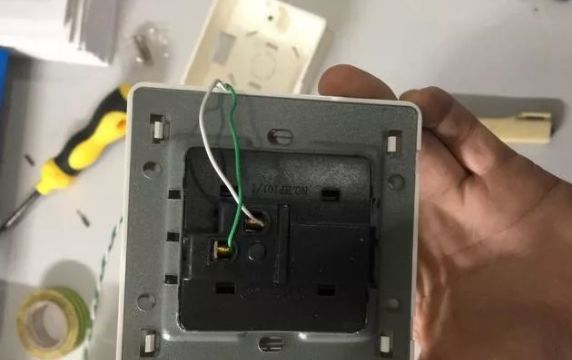

开门按钮背面

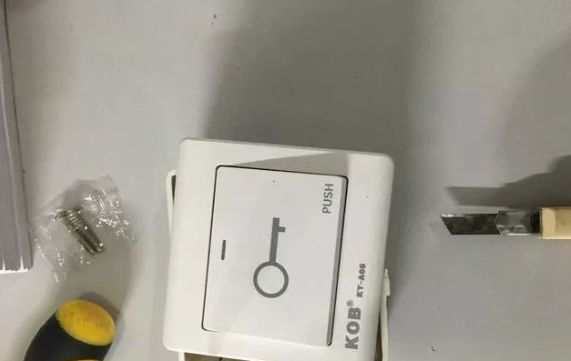

开门按钮正面
接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图
开门按钮这头接的是GND跟PUSH
这就接好了。给大家看看现场门禁安装图
整套门禁接线图

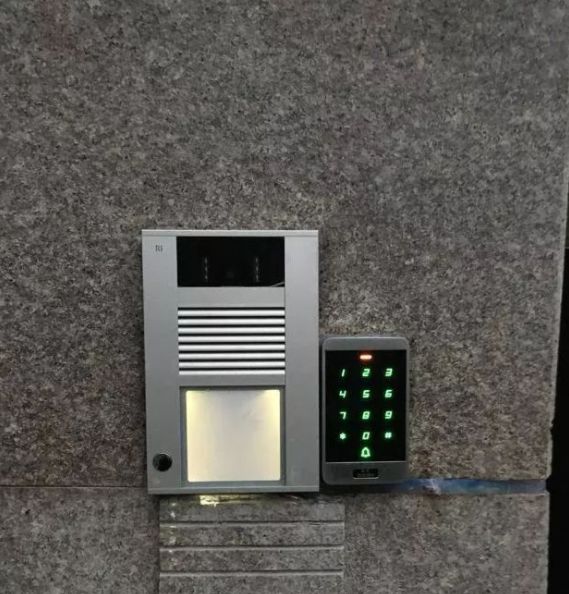

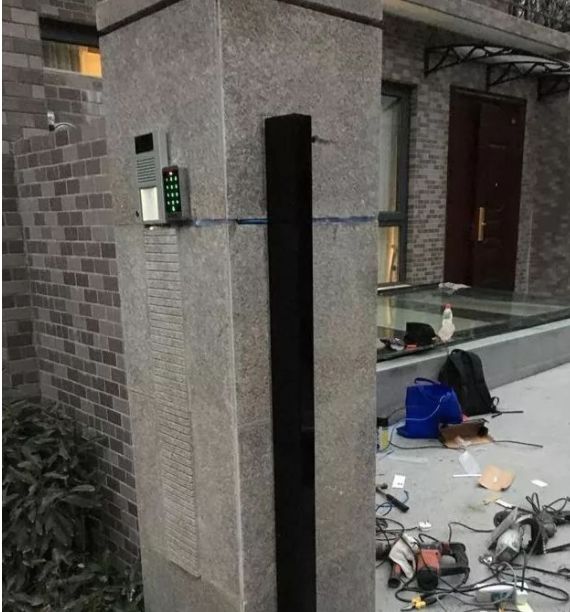

客户花园门上的门禁与门口机

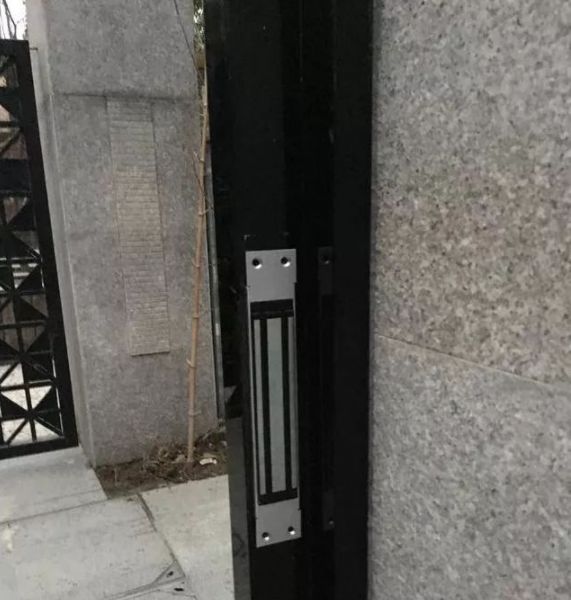

客户花园装的磁力锁

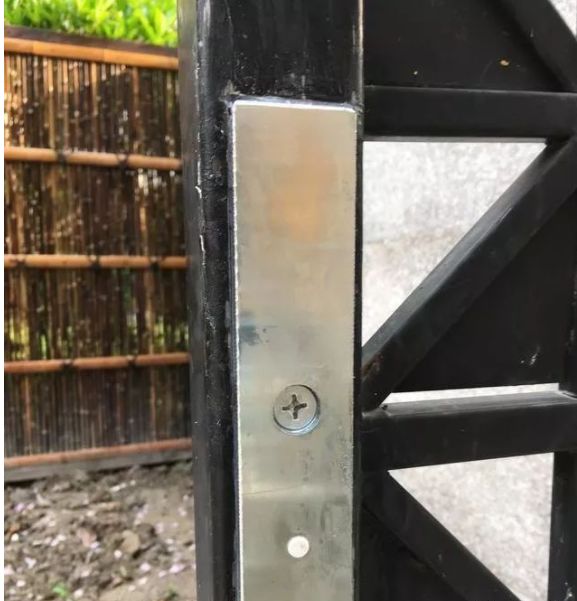

客户铁门上的锁片

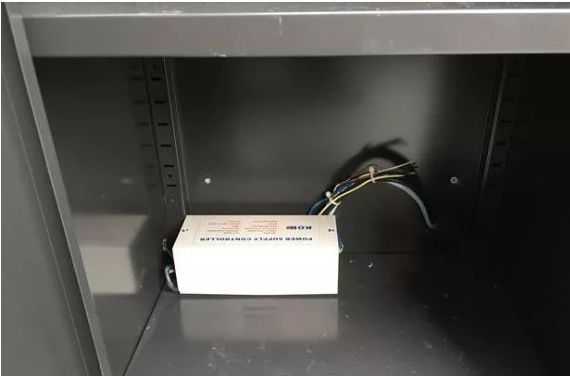

鞋柜下的门禁电源，也叫门禁控制器
施工图

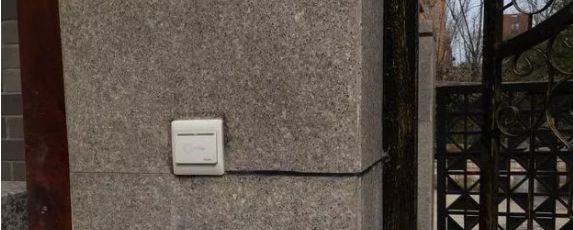

开门按钮
这就接完了，编程这里就不说了，说明书都有，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。出来的话直接按开门按钮门就开了。
