网格机房机柜、机架内的空间规划
Ø 网格机房机柜、 机架（以下简称机柜）均按照标准的42U机柜考虑，其中最上方的4U空间为光纤配线架专用，最下方的4U为110配线架专用，这两种配线架排布和打接时均按由上至下的先后顺序排列（如个别机柜中没有该类配线架则空间预留，不得占用）；另外中间的34U空间为24口模块式配线架、理线器以及交换机的专用空间，该部分空间中24口模块式配线架及其相应的理线器占用下半部分，由上至下按照有线网络、设备管理网络、无线网络、有线的顺序排布；中间的34U空间的上半部分由交换机及其理线器占用，由上至下按照有线、无线网络、设备管理网络、有线网络的顺序排布；其中配线架、交换机以及理线器的具体占用空间和排列由施工单位自行安排，但24口模块式配线架的最大数量为8个，超出该数量则在下一台机柜中同步安装配线架、理线器和交换机。
Ø 如有一个竖井存在两个或多个机柜，应将第一个机柜上打齐有线网络及，将设备管理网络及无线网络打到第二个机柜上。具体如下图所示：

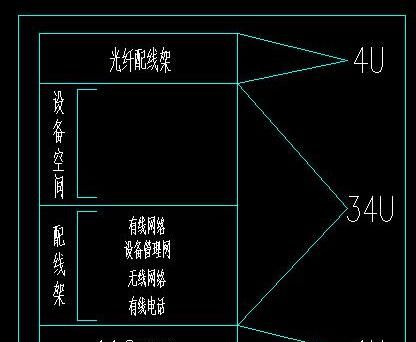

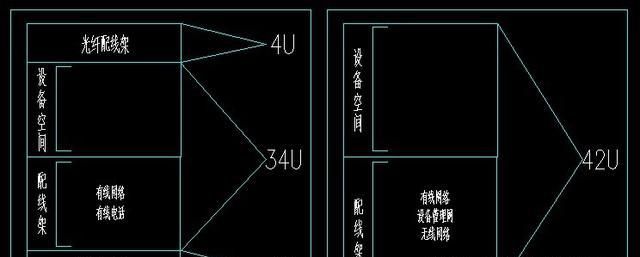

竖井内一个机柜的排列

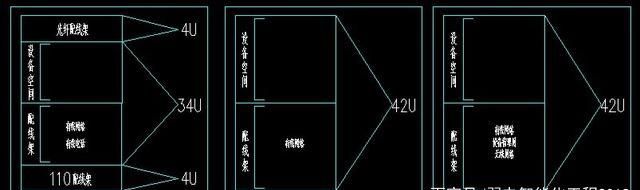

竖井内两个机柜的排列
竖井内多个机柜的排列
网格机房机柜及机架安装金属底座及线缆固线方式
Ø 机柜采用下进线方式

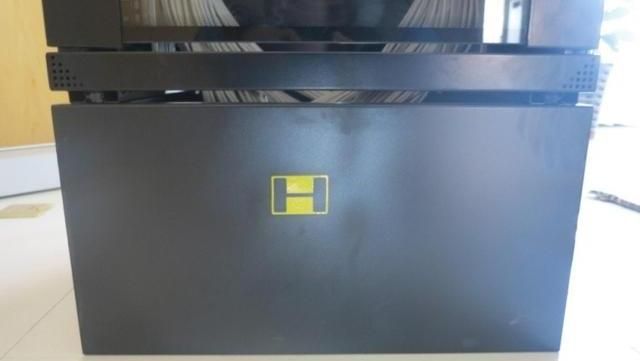

机柜下方应安装金属底座，标准底座尺寸为（600*600*300）mm，要求在金属底座内预留的线缆应能环绕底座内空间一圈（均为1.5米）。底座边缘尺寸及颜色应与机柜相同。如下图所示：
Ø 机柜采用上进线方式
由于弱电井内的空间限制及甲方要求不能拆分网格机房的机柜应采用上进线方式。机柜底部不得用金属底座固定，机柜应平行紧凑放置，不得将机柜左右横梁固定，应在机柜底部安装滑轮便于前后移动。每个机柜上空应有独立的上进线预留空间，预留空间可以自行定制金属箱体或者安装宽桥架。机柜上空预留线缆应考虑前后移动机柜的距离，移动时上空线缆应随动。在金属箱体或桥架内预留的线缆应能环绕内空间一圈（均为2.0米）。
Ø 机柜内线缆固线方式

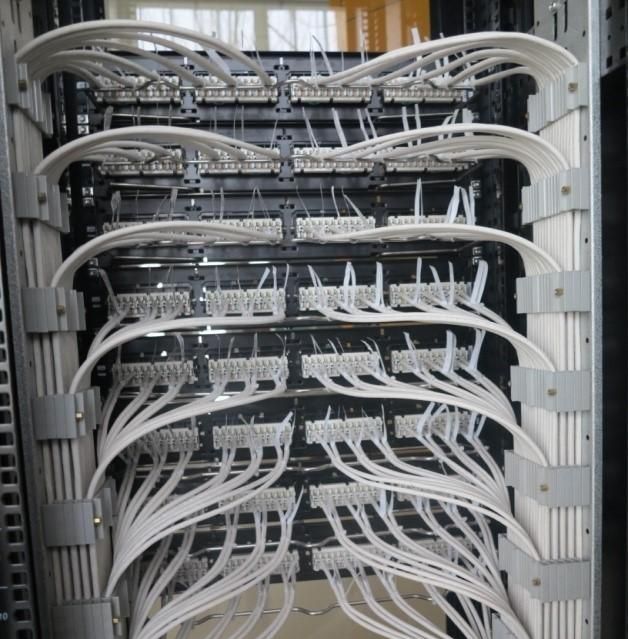

要求所有网格机房内的综合布线线缆应采用固线器方式固定线缆，要求固线器自上而下排线，左右均匀分线。机柜内固线样板如下图所示：

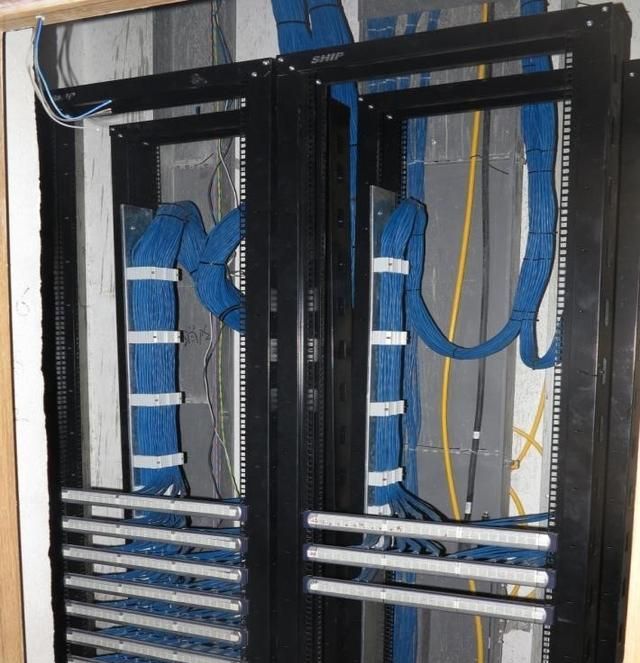

Ø 开放式机架安装及固线方式
由于弱电竖井空间的限制，应使用开放式机架。机架应选用落地式，便于左右移动，在网络机房内采用上进线方式，每个机架上空应有独立的上进线预留空间，预留空间可以自行定制金属箱体或者安装宽桥架。机柜上空预留线缆应考虑左右移动机架的距离，移动时上空线缆应随动。在金属箱体或桥架内预留的线缆应能环绕内空间一圈（均为2.0米）。配线架线缆应按照以上条款固线。
综合布线线缆的编码标签制作
Ø 材质：采用防水、防油，防晒、耐高低温，高强度的加强型合成纸材质，带有工业级粘胶。具有多种底色，方便彩色区分管理。
Ø 制作和安装工艺：采用激光打印进行标签的打印，标签安装工艺。
在永久链路网线两端均按上述方式贴好，一端粘贴到面板内线缆处，另一端粘贴到进入网络配线架的连接处。
永久链路均采用T型合成纸标签，左侧编码号，打印字号按校方规定的字号统一设置，打印字体为宋体，T型标准底色为白色。

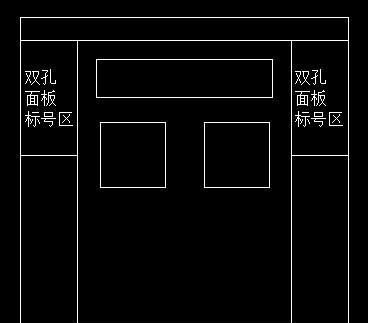

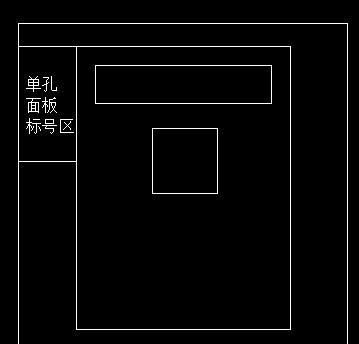

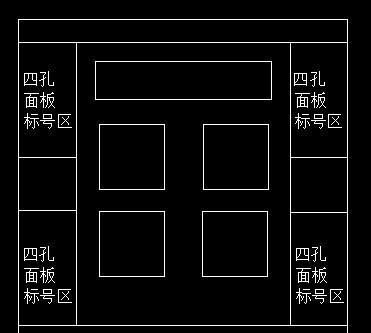

面板统一尺寸为（86*86）mm，面板型号分为单孔面板、双孔面板、四孔面板三种类型。标号区如下图所示：
面板标签采用亚银纸，大小按照现场实际情况确定。
配线间机柜光纤配线架、网络配线架、110配线架编码的内容如下：
纵向排列方式
根据网络机房机柜内的空间规划，统一编制配线架形式，排列顺序为光纤配线架、网络配线架、110配线架。例如，机柜内有两个光纤配线架，因为它在机柜最上，标示为“A、B”；机柜内有八个网络配线架，标示为“C、D、E、F、G、H、I、J”；机柜内有三个110配线架，标示为“K、L、M”。如果在另一个机柜上也有配线架，应按照以上顺序重新排列。标签纸统一采用（15*15）mm正方形亚银纸。
横向排列方式
光纤配线架横向标识
标签纸采用（100*14）mm亚银纸标签。
室内光缆12芯的标示为“01、02、03、04、05、06、07、08、09、10、11、12、”。字号规定的字号统一设置，打印字体为宋体，居中打印。
铜芯多股绝缘软线标签制作要求
铜芯多股绝缘线缆是指用在报警系统、门禁系统、校园广播系统、灯控系统、能源管理、楼宇自控系统等中用于传输电源、信号、控制的弱电专用线缆。编码标记制作要点如下：
标签打印机采用传统合成纸打印机，标签带宽度为9mm，使用大号字体，标签底色为白色。
根据所编制的编码字体长度，可以自动剪切。
标签制作图样如右图所示，要求双面打印。
标签标号内容应根据线缆的走向进行标记，例如：弱电竖井为起点到本层门禁电源线标记为“ MJD 3-12”解释为到三层门禁点位的电源线，在平面图上应有“MJD 3-12”的标记。右如：校园广播系统扩声系统采用手拉手串联形式，弱电竖井为起点到本层扩声信号线标记为“GBX 2-01—2-08”，解释为到二层广播前端扩声设备为8个，从弱电竖井到第一个扩声设备的标号为“GBX 2-01”、第二个扩声设备的标号为“GBX 2-02”，以此类推。在平面图上应有“GBX 2-01—GBX 2-08”的标记。
