我们做弱电工程的都需要规划机柜内的设备摆放顺序，如何做好网格机房机柜、机架内的空间规划呢?本文的思路大家可以参考一下。

一、规划说明

网格机房机柜、 机架(以下简称机柜)均按照标准的42U机柜考虑。

其中最上方的4U空间为光纤配线架专用，最下方的4U为110配线架专用，这两种配线架排布和打接时均按由上至下的先后顺序排列(如个别机柜中没有该类配线架则空间预留，不得占用);

另外中间的34U空间为24口模块式配线架、理线器以及交换机的专用空间，该部分空间中24口模块式配线架及其相应的理线器占用下半部分，由上至下按照有线网络、设备管理网络、无线网络、有线电话的顺序排布;

中间的34U空间的上半部分由交换机及其理线器占用，由上至下按照有线电话、无线网络、设备管理网络、有线网络的顺序排布;

其中配线架、交换机以及理线器的具体占用空间和排列由施工单位自行安排，但24口模块式配线架的最大数量为8个，超出该数量则在下一台机柜中同步安装配线架、理线器和交换机。

二、具体设计

如有一个竖井存在两个或多个机柜，应将第一个机柜上打齐有线网络及电话，将设备管理网络及无线网络打到第二个机柜上。具体如下图所示：

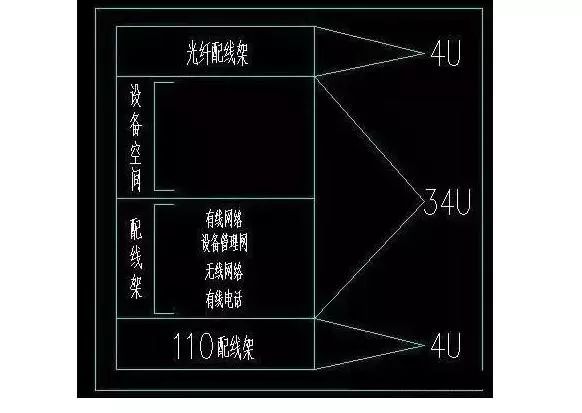

竖井内一个机柜的排列

三、网格机房机柜及机架安装金属底座及线缆固线方式

机柜采用下进线方式

机柜下方应安装金属底座，标准底座尺寸为(600*600*300)mm，要求在金属底座内预留的线缆应能环绕底座内空间一圈(均为1.5米)。底座边缘尺寸及颜色应与机柜相同。如下图所示：

机柜采用上进线方式

由于弱电井内的空间限制及甲方要求不能拆分网格机房的机柜应采用上进线方式。机柜底部不得用金属底座固定，机柜应平行紧凑放置，不得将机柜左右横梁固定，应在机柜底部安装滑轮便于前后移动。每个机柜上空应有独立的上进线预留空间，预留空间可以自行定制金属箱体或者安装宽桥架。机柜上空预留线缆应考虑前后移动机柜的距离，移动时上空线缆应随动。在金属箱体或桥架内预留的线缆应能环绕内空间一圈(均为2.0米)。

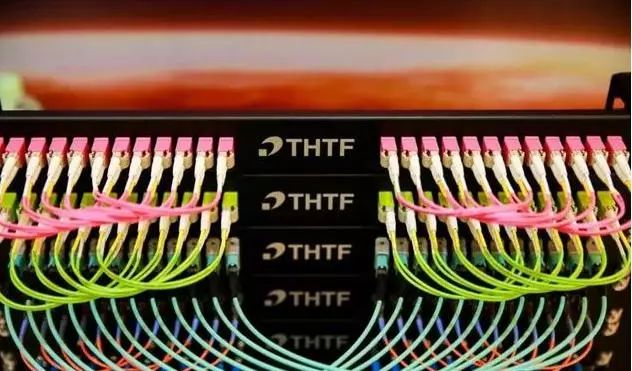

机柜内线缆固线方式

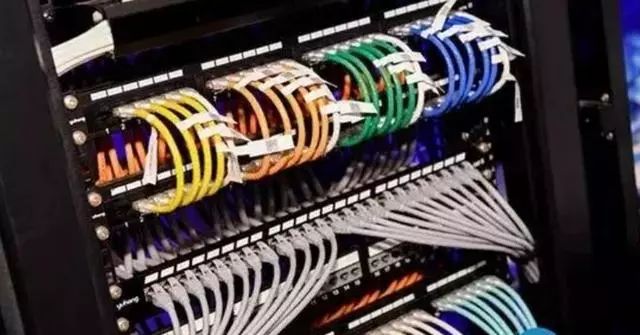

要求所有网格机房内的综合布线线缆应采用固线器方式固定线缆，要求固线器自上而下排线，左右均匀分线。机柜内固线样板如下图所示：

开放式机架安装及固线方式

由于弱电竖井空间的限制，应使用开放式机架。机架应选用落地式，便于左右移动，在网络机房内采用上进线方式，每个机架上空应有独立的上进线预留空间，预留空间可以自行定制金属箱体或者安装宽桥架。机柜上空预留线缆应考虑左右移动机架的距离，移动时上空线缆应随动。在金属箱体或桥架内预留的线缆应能环绕内空间一圈(均为2.0米)。配线架线缆应按照以上条款固线。

四、布线需要注意的事项

1、电缆标志内容：在电缆的护套上约以1M的间隔标明生产厂厂名或代号及电缆型号规格，制造年份，电缆长度。

2、塑料线槽及其附件型号规格应符合设计要求，并选用相应的定型产品。其敷设场所的环境温度不得低于-15摄氏度，其阻燃性能氧指数不应低于27%。线槽内外应光滑无棱刺，不应有有扭曲、翘边等变形现象，并有产品合格证。

3、缆线布放时应有冗余。在机柜处，双绞线缆预留长度，一般为3~6m；终端处为0.3~0.6m；光缆在设备端预留长度一般为5~10m；有特殊要求的应按设计要求预留长度。

4、设备间铺设活动地板时，板块铺设严密坚固，每平方米水平允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。

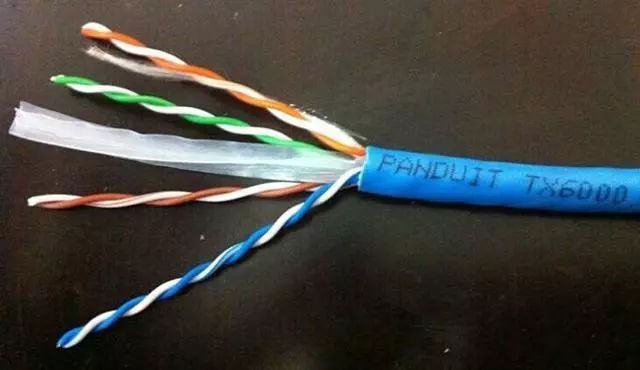

5、每对对绞线应尽量保持扭绞状态，非扭绞长度不应大于13mm。

6、剥除护套均不得刮伤绝缘层，应使用专用工具剥除。

7、缆线中间不得产生接头现象。

8、双绞线最长线距为100米，超过100 米的可用双绞线中继器连结加长，每段线路中中继器的数据不能多于三个。

9、光纤传输距离：传输速率1Gb/s，850nm，、普通50μm多模光纤传输距离550m，普通62.5μm多模光纤传输距离275m，新型50μm多模光纤传输距离1100m。

10、缆线的弯曲半径应符合下列规定：

（1）非屏蔽4对双绞线缆的弯曲半径应至少为电缆外径的4倍在施工过程中应至少为8倍。

（2）屏蔽双绞线缆的弯曲半径应至少为电缆外径的6~10倍。

（3）主干双绞线缆的弯曲半径应至少为电缆外径的10倍。

（4）光缆的弯曲半径应至少为光缆外径的1.5倍，在施工过程中应至少为20倍。

11、对绞线在信息插座（RJ45）相连时，必须按色标和线对顺序进行卡接，插座类型，色标和编号应符T568A、T568B的规定。

12、在制作水晶头时，电缆的外保护层需要压在接头中而不能在接头外，因为当电缆受到外界的拉力时受力的是整个电缆，否则受力的是电缆和接头连接的金属部分。

13、双绞线缆与接线模块（IDC，RJ45）卡接时，应按设计和厂家规定进行操作。

14、屏蔽双绞线缆的屏蔽层与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件屏蔽罩360o圆周接触，接触长度不宜小于100mm。

15、每股双胶线两端应粘胶标签并编号，以便于安装和维护。

16、交接间、设备间提供可靠的施工电源和接地装置。

17、施工现场临时电源应有完整的插头、开关、插座、漏电保护器设置，临时用电须用电缆。电源线分三种颜色：火线红色、零线蓝色、地线黄绿，所有单向插座应该"左零右火中间地"或"上火下零"连接。

18、电源线管从地面下穿过时，必须使用套管连接紧密，在地面下不允许有接头，出入地面处必须套用弯头。地面没有封闭之前，必须保护好PVC套管，不允许有破裂损伤，铺地板砖时PVC套管应被覆盖，钉木地板时，电源线应沿墙角铺设，以防止电源线被钉子损伤。

19、 电源线走向横平竖直，不可斜拉，防止被电锤、钉子损伤。

20、各种强弱电插座接口要尽量少。所有插座、开关要高于地面300MM以上，并且不会被推拉门家俱等物遮挡。

21、弱电线路与强电线路不允许共套一管，其间隔距离为0.5m以上。

22、工程中各板块之间的电源要尽量分开控制，尽量做到单独供电，互不干忧。

此外，布线的规范还取决于管理人员的严格要求以及施工人员的态度。
