【干货】弱电图纸常用的图例图标，以后可以看懂图纸了

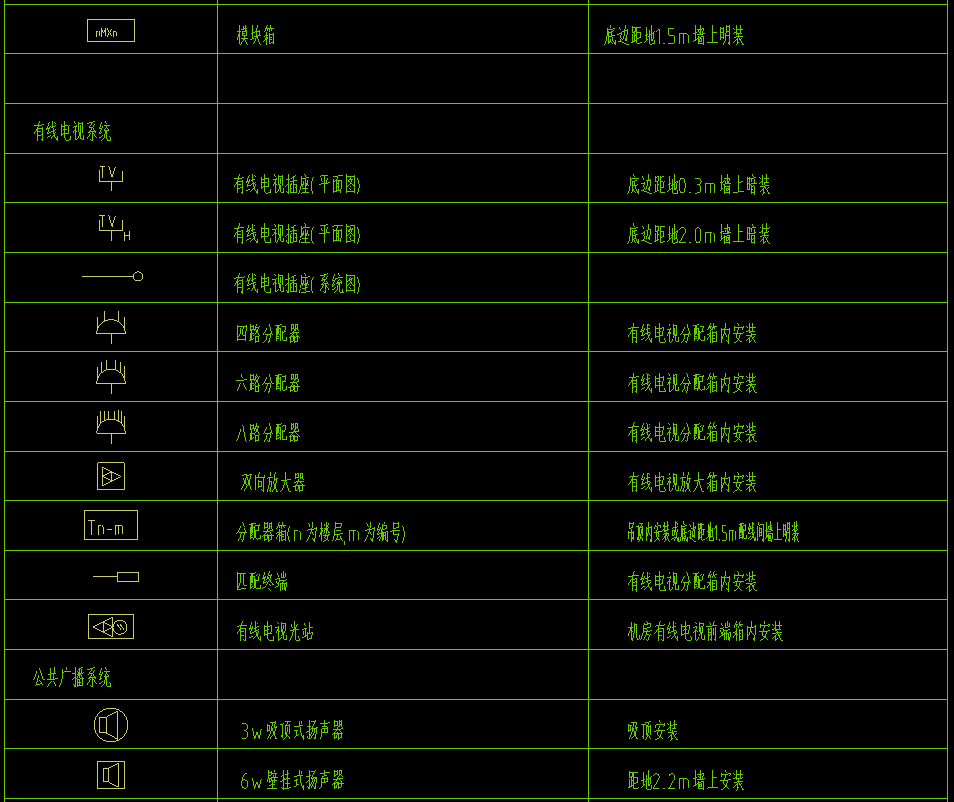

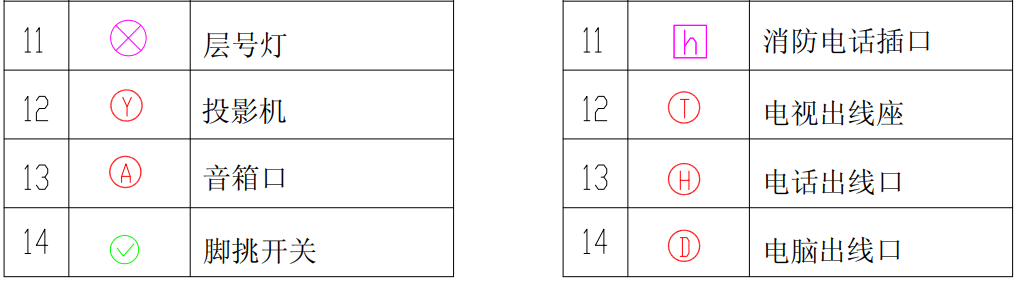

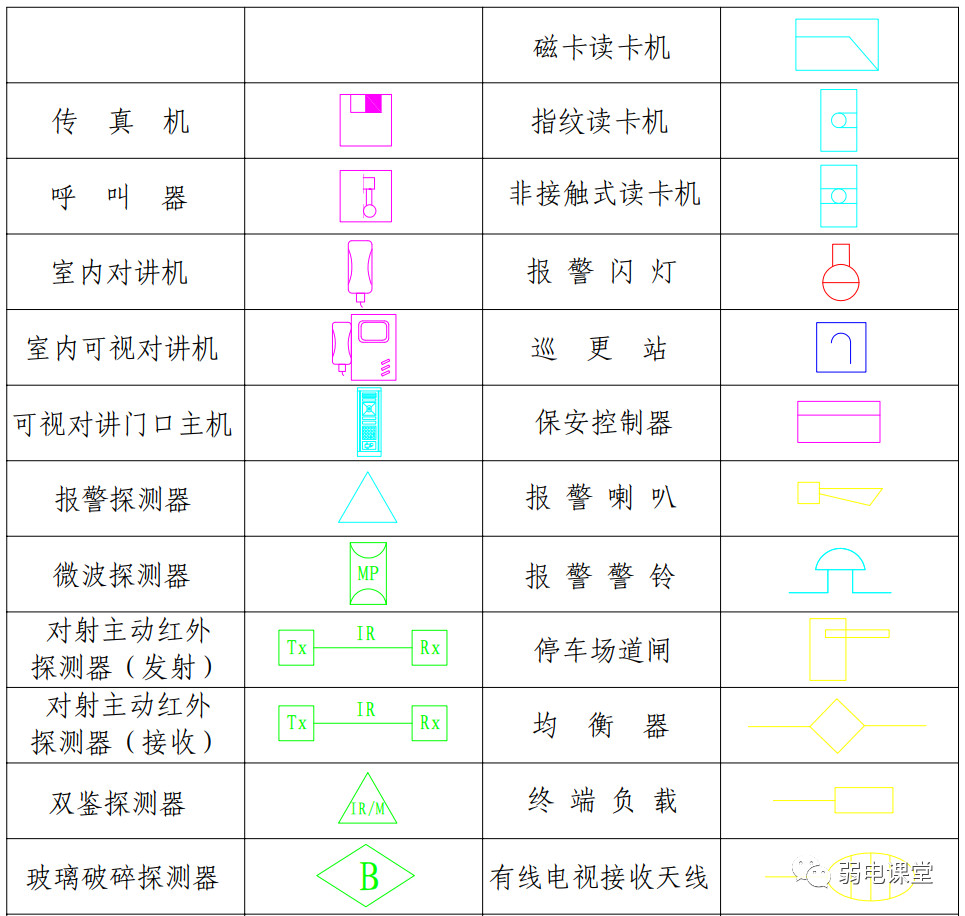

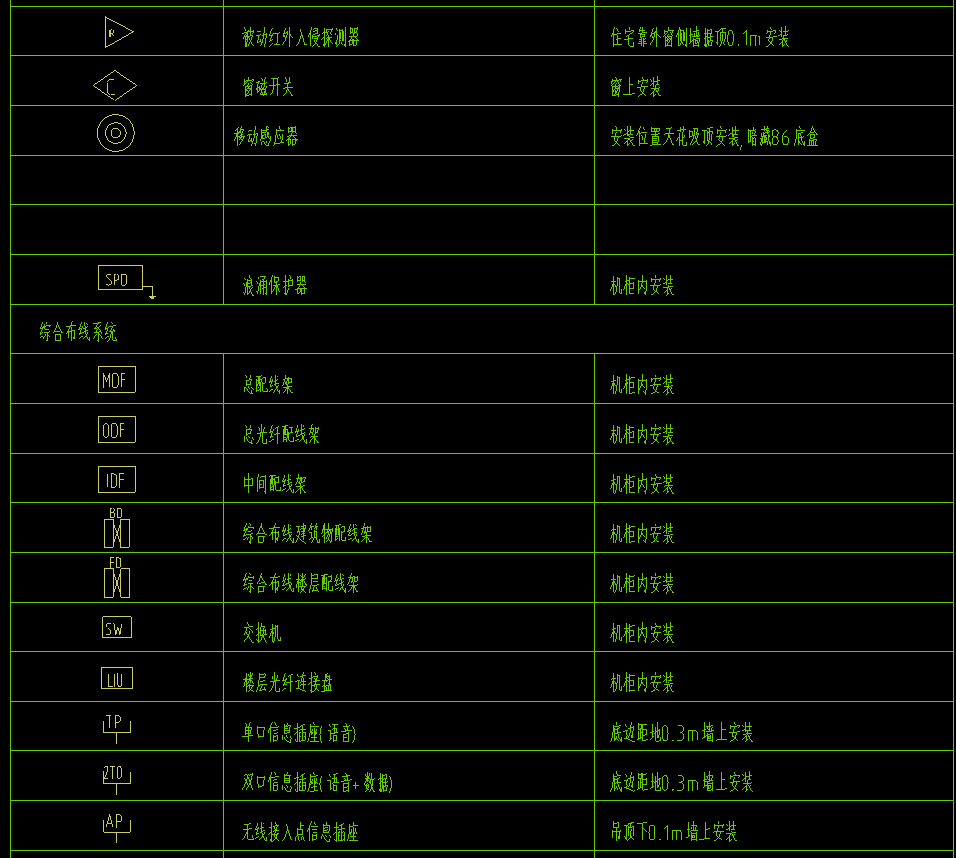

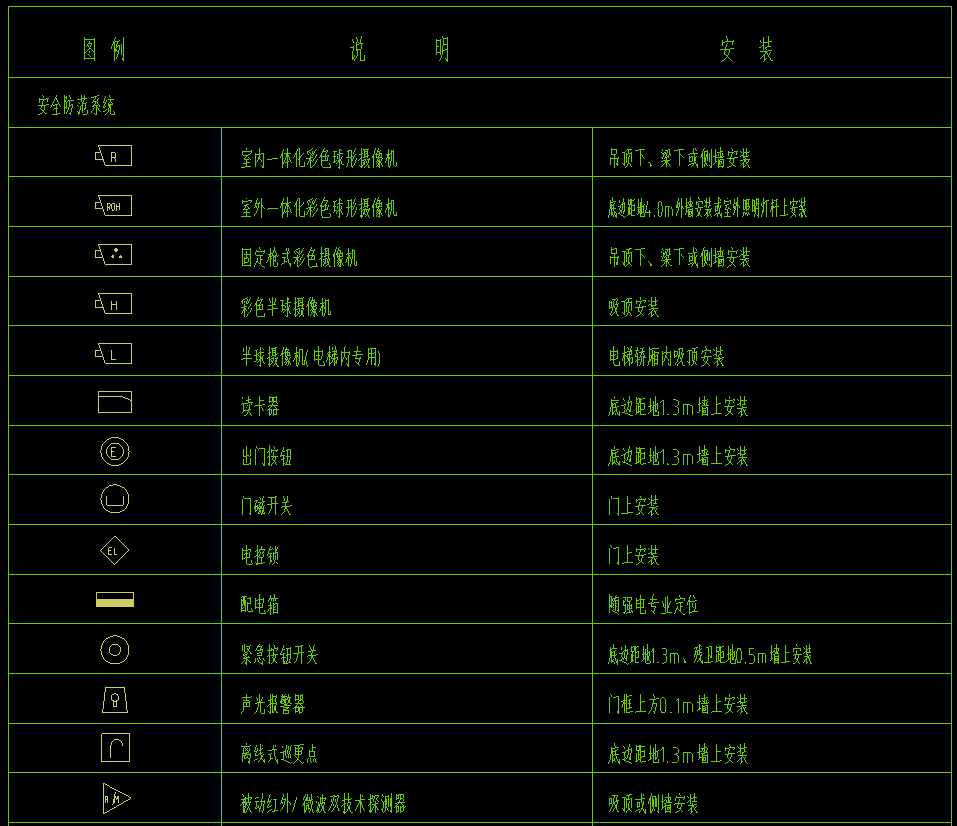

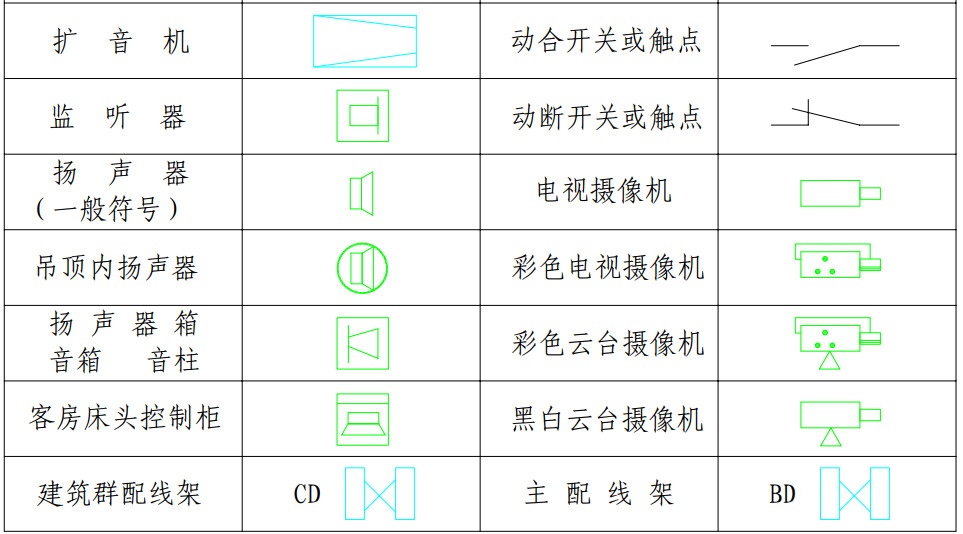

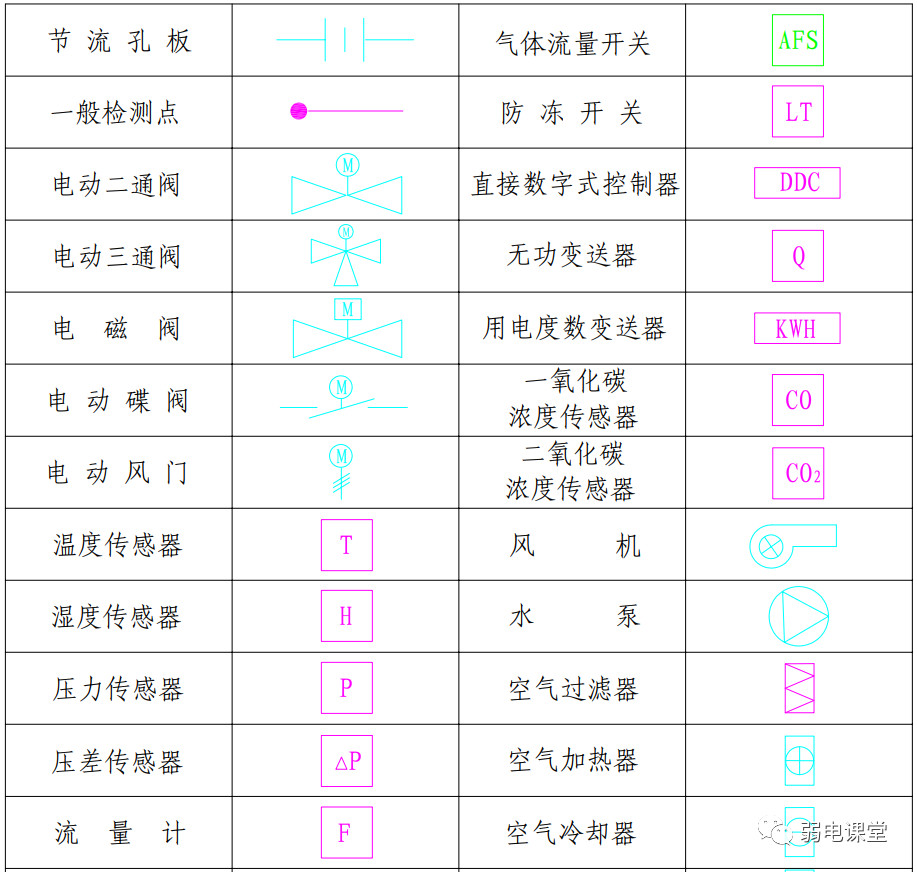

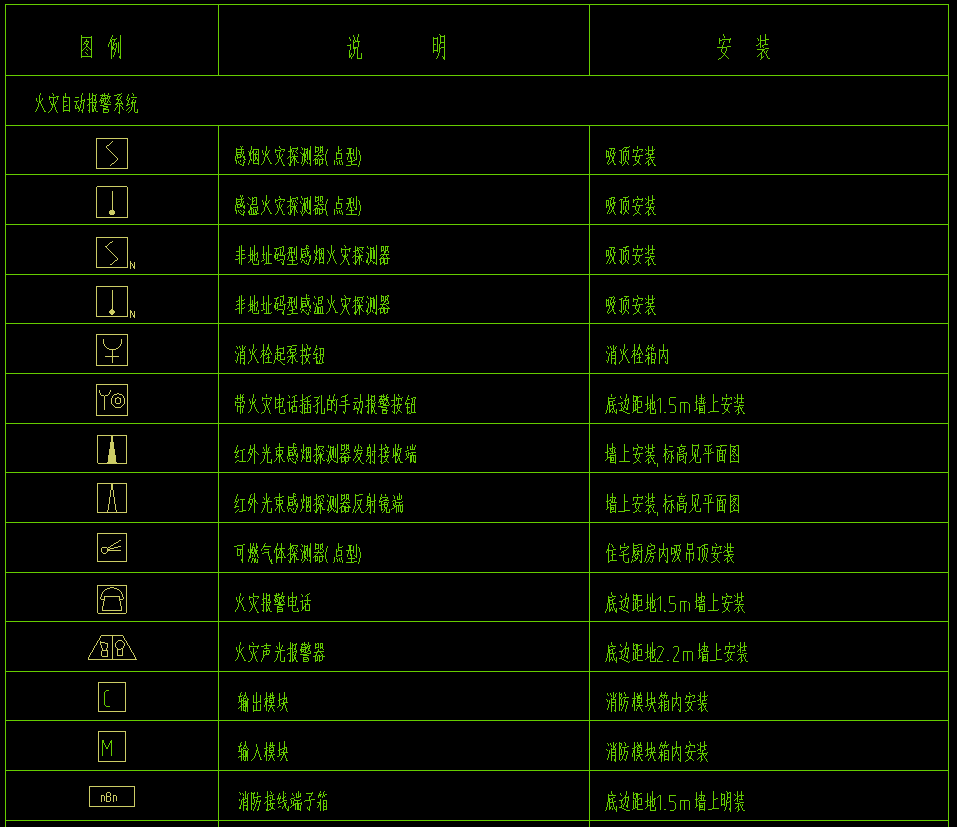

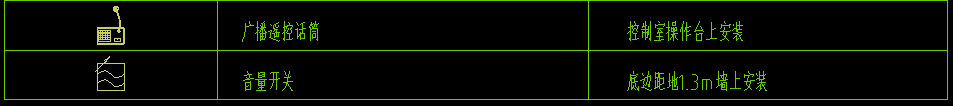

一、常用的系统图例

对于弱电人，用的比较多的几个系统图例，下面整理出来了。图例说明以及安装。

【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图1)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图2)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图3)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图4)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图5)

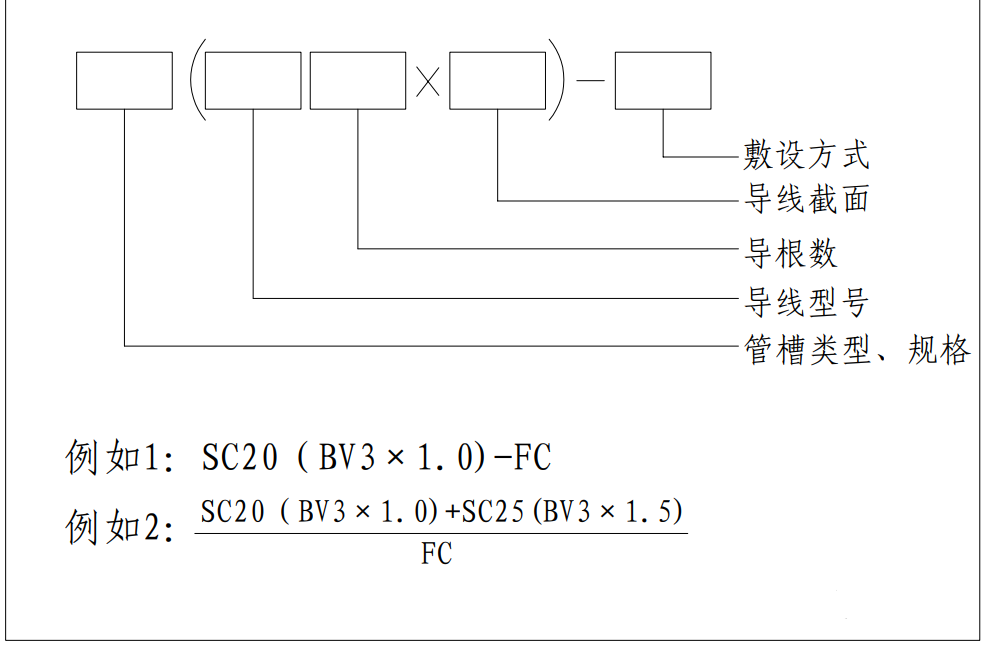

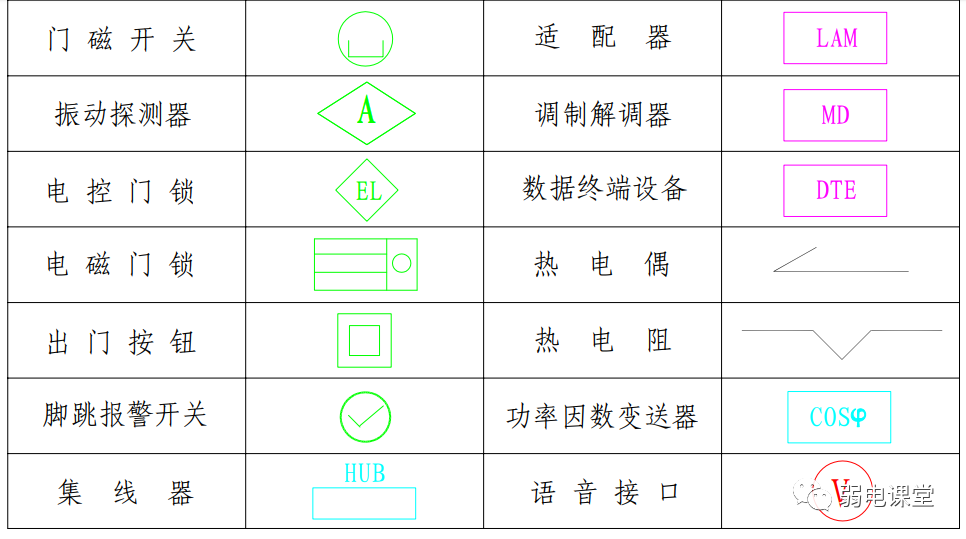

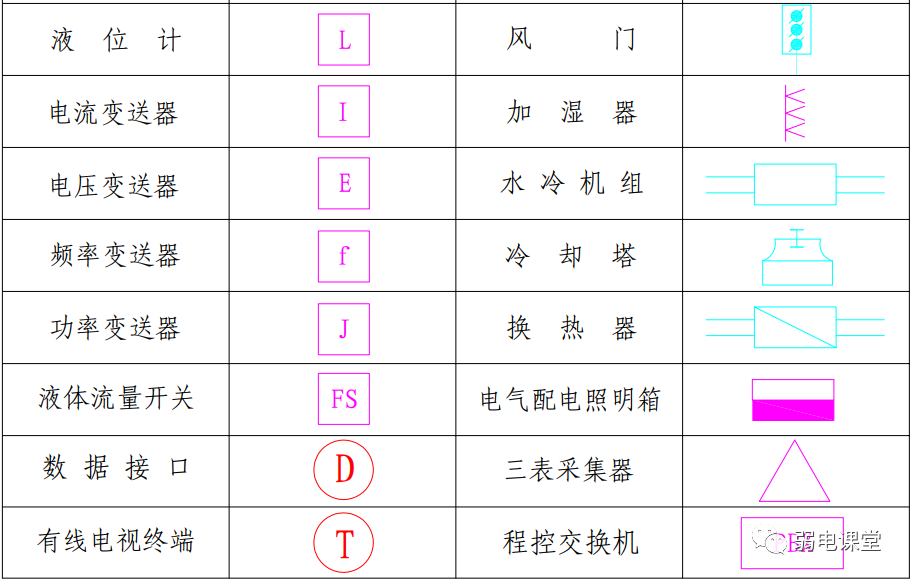

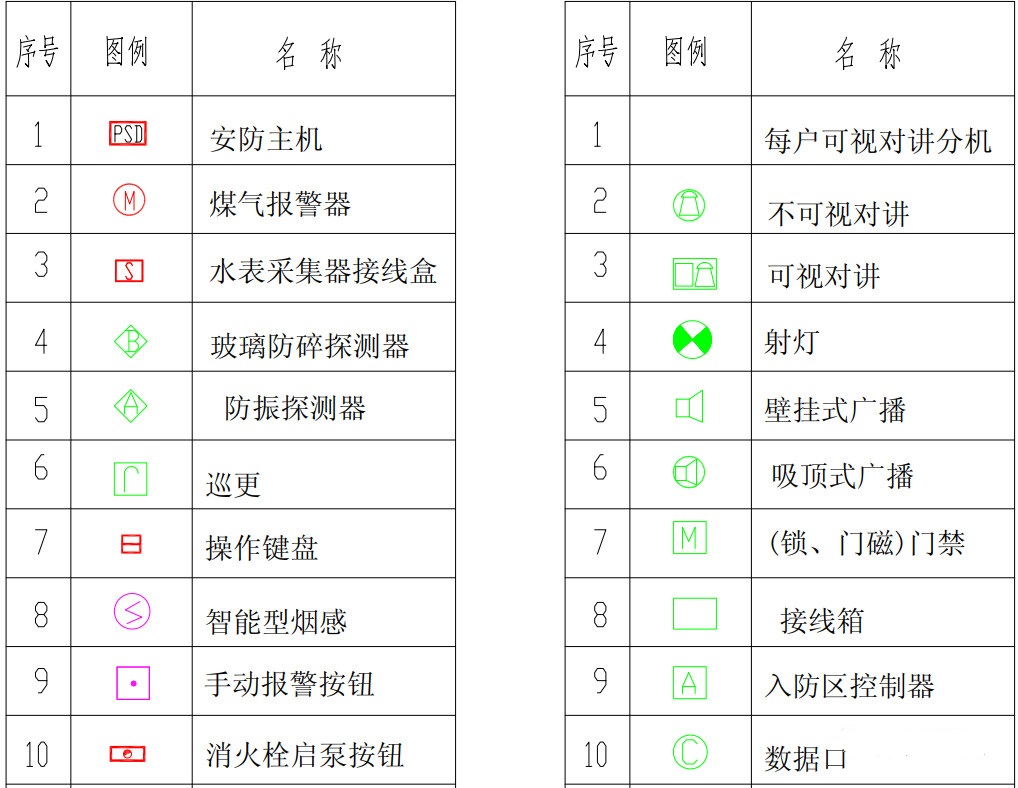

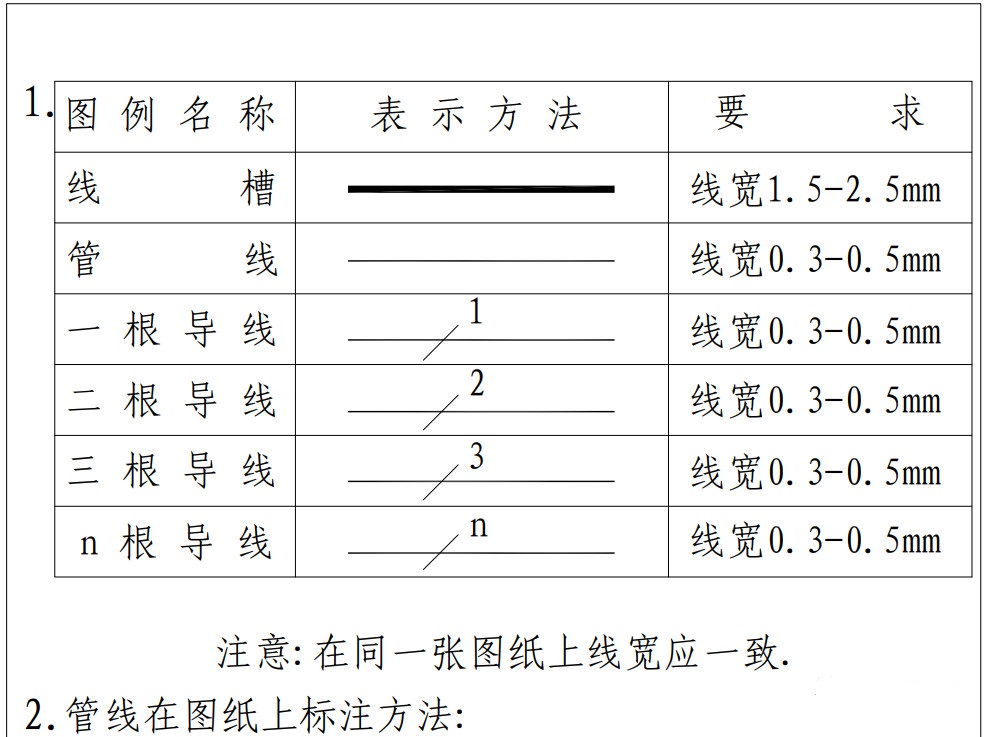

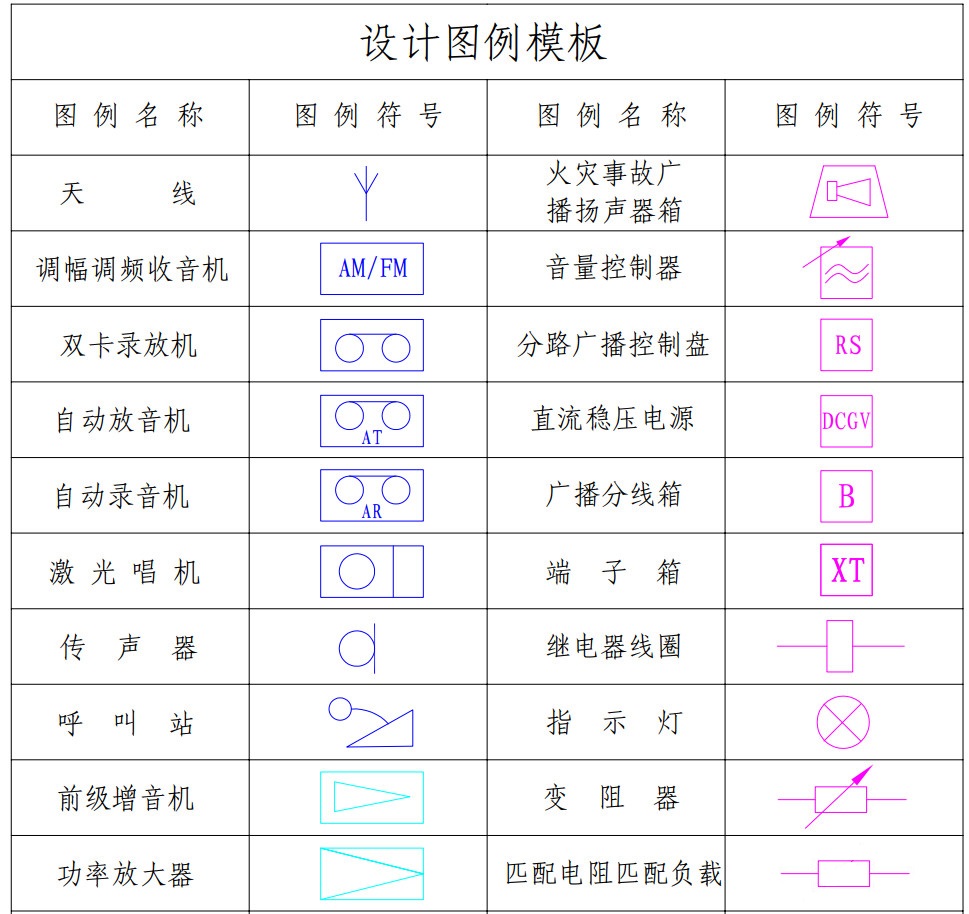

二、其它管线敷设图例

【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图6)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图7)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图8)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图9)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图10)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图11)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图12)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图13)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图14)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图15)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图16)【干货】弱电图纸常用的图例图标，以后可以看懂图纸了(图17)
