一、 先明确 2 个关键前提

1. 接口类型判断

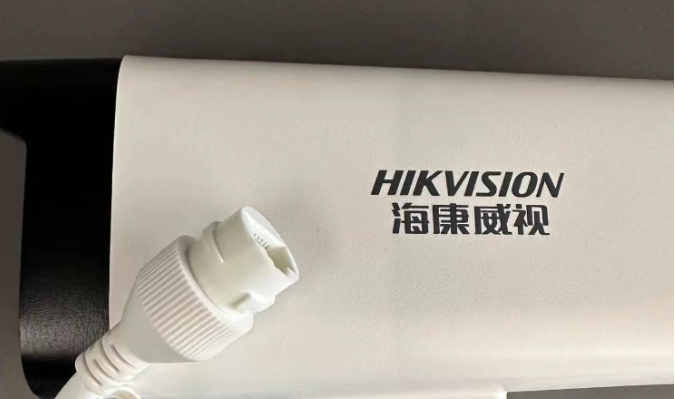

• 若摄像头尾线自带 RJ45 水晶头：直接插入网线水晶头或交换机，无需对接。
• 若摄像头尾线是 剥线式端子（红、黑、蓝、棕等芯线）：需手动与网线芯线对接，常见于模拟 / 网络双模摄像头或非 PoE 摄像头。
2. 供电方式判断
• PoE 摄像头：网线同时传输数据和电力，需保证网线芯线导通完整。

• 非 PoE 摄像头：网线仅传数据，需额外接 DC 电源（红正黑负）。

•


•


二、 核心对接步骤（剥线式尾线 + 网线）

1.  材料准备

2.  线序标准（必用 T568B）

3.  分场景对接操作

场景 1：PoE 摄像头（网线供电 + 传数据）

• 要求：网线 8 芯全部导通，4/5/7/8 芯负责供电，1/2/3/6 芯负责数据。

1. 剥去摄像头尾线外皮（约 1cm），露出红、黑、蓝、棕等芯线（不同型号颜色可能有差异，参考摄像头说明书）。
2. 剥去网线外皮（约 1.5cm），按 T568B 排序整理 8 根芯线。
3. 芯线对应连接（关键，参考海康官方规范）：

   摄像头尾线芯线	功能	网线芯线（T568B）
   橙白	数据 +	1 号（橙白）
   橙	数据 -	2 号（橙）
   绿白	数据 +	3 号（绿白）
   绿	数据 -	6 号（绿）
   蓝	供电 +	4 号（蓝）
   蓝白	供电 -	5 号（蓝白）
   棕白	供电 +	7 号（棕白）
   棕	供电 -	8 号（棕）

4. 每根芯线对接后，用绝缘胶带或热缩管单独包裹，再整体包裹，避免短路。
5. 网线另一端压接 T568B 水晶头，插入 PoE 交换机。

场景 2：非 PoE 摄像头（网线传数据 + DC 供电）

• 要求：仅需 1/2/3/6 芯导通传输数据，红黑芯线接 DC12V 电源。

1. 网线按 T568B 排序，取 1（橙白）、2（橙）、3（绿白）、6（绿）四根芯线。
2. 摄像头尾线的数据芯线对应连接网线 1/2/3/6 芯，电源芯线（红正黑负）接 DC 电源适配器，不要接网线芯线。
3. 对接处做好绝缘处理，网线另一端压接水晶头插入普通交换机。

三、 关键注意事项

1. 芯线接触良好：对接时需将芯线铜丝完全拧在一起，避免虚接导致数据丢包或供电不稳。
2. 防水防潮：若摄像头安装在室外，对接处需用防水接线盒 + 防水胶带包裹，防止雨水渗入短路。
3. 网线规格：PoE 摄像头建议用超五类及以上无氧铜网线，传输距离不超过 100 米；六类网线支持更远距离和更高带宽。
4. 测线仪验证：对接完成后，用测线仪测试 8 芯（PoE）或 4 芯（非 PoE）是否全部导通，灯序正常则对接成功。
5. 参考说明书：部分海康摄像头尾线颜色可能有特殊定义，优先以设备说明书上的线序图为准。

四、 快速排查故障

• 对接后摄像头不亮：检查供电芯线是否接对，PoE 交换机是否开启供电。

• 有图像但卡顿：检查数据芯线（1/2/3/6）是否虚接，或网线质量不达标。
