“医院网络设计：保障核心业务、支持物联网接入与满足医护人员上网需求的综合解决方案”

面对医院网络设计的复杂挑战，许多医院信息科和弱电工程师都在寻求有效的解决方案。本文将深入探讨三甲医院的网络设计案例，详细解析外网、内网和设备网三大网络的组网设计与实施过程，揭示医院复杂组网的核心策略。

◆ 网络设计的重要性

医院网络设计必须满足多个核心场景的需求，为此，需要构建三张相互独立、协同工作的网络：外网、内网和设备网。内网，作为医院的中枢神经系统，承载着医院信息系统的核心业务。它不仅包括HIS（医院信息系统）、PACS（影像归档系统）、电子病历（EMR）以及检验系统（LIS）等关键应用，还承担着保障医院日常运营的重任。因此，内网的建设必须满足一系列严格的要求：首先，它必须与外部网络实现物理隔离，确保数据安全；其次，通过万兆骨干网络和双机热备技术，保障核心交换机堆叠和VRRP的稳定运行，从而确保业务连续性；最后，实施动态权限管控策略，根据医生、护士和药房等不同角色，精细划分访问权限，既保障数据安全又提升工作效率。

◆ 1.内网设计要求

外网，作为医院的“对外窗口”，主要负责行政办公、互联网访问、视频会议以及患者Wi-Fi等业务。其核心安全要求包括：首先，通过防火墙和上网审计功能，有效阻止非法入侵并记录上网行为；其次，采用DMZ区隔离技术，将对外网站服务器单独部署，以增强安全性；最后，确保无线全覆盖，支持手机、Pad等多终端接入，以满足患者和员工的网络需求。

◆ 物理隔离与安全

内网与外网物理隔离，确保数据安全。通过防火墙和上网审计功能，有效阻止非法入侵并记录上网行为。采用DMZ区隔离技术，将对外网站服务器单独部署，增强安全性。

◆ 业务连续性与权限管理

内网通过万兆网络和VRRP保障业务连续性。采用双机热备技术，保障核心交换机堆叠和VRRP的稳定运行。实施动态权限管理，根据角色划分访问权限，保障数据安全并提升工作效率。

◆ 2.外网设计要求

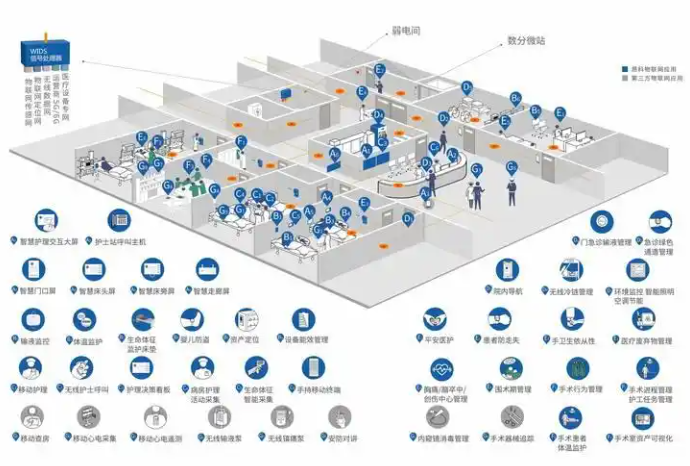

设备网，作为医院的“物联网管家”，主要负责视频监控、病房电视、呼叫对讲以及门禁系统等业务。其关键技术特点包括：首先，采用二层扁平化架构，从而减少网络延迟，确保监控视频能够实时传输；其次，通过QoS优先级保障机制，为呼叫系统和生命体征监测等关键业务提供优先通行权。

◆ 安全保障与无线覆盖

外网采用防火墙、DMZ区技术，通过同一AP划分内外网SSID，确保数据在不同VLAN间安全传输。支持多种终端接入，保障互联网访问安全。

◆ 3.设备网设计要求

在构建设备网时，合理的网络架构设计至关重要。采用二层扁平化架构是关键，它能够简化网络结构，减少数据传输的中间环节，进而降低网络延迟，确保监控视频等实时数据的顺畅传输。

◆ 架构与性能优化

采用二层扁平化架构，QoS优先保障实时数据传输。视频监控方面，我们采用了POE交换机与ONVIF协议相结合的方式，实现对多品牌摄像头的兼容性。针对病房电视系统，部署了IPTV组播技术，这一技术能有效节省网络带宽资源。同时，使用核心交换机的QoS功能，对视频流和呼叫信号进行了优先级划分，以确保高效稳定的传输。

◆ 1.内网架构设计

架构方面，我们采用了核心层（双机热备）、汇聚层（万兆光纤）和接入层（千兆到桌面）的三层架构设计。内网采用华为CE12800交换机，以确保流量分担和MPLS VPN提升安全性。这种设计不仅简化了网络结构，还提高了数据传输的效率。

◆ 2.外网架构设计

出口设计上，采用了防火墙、上网行为管理以及核心交换机组成的综合网络防护体系。这种设计增强了网络的安全性，还能有效监控和管理上网行为。物理隔离内外网SSID，确保无线全覆盖，以满足不同区域的数据传输需求。

◆ 3.设备网架构设计

在设备网设计中，采用POE与QoS技术相结合，以保障视频和生命体征监测的实时传输。通过二层扁平化架构，简化网络结构并降低网络延迟，从而确保监控视频等实时数据的顺畅传输。

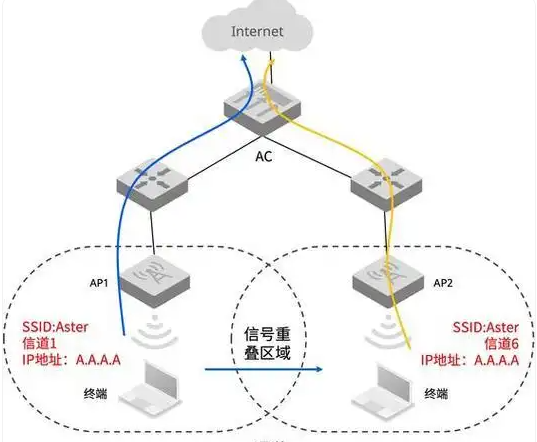

◆ 布线与无线部署

在推进设备网组网方案的过程中，有几个关键环节需要特别关注。选型和支持三射频模块的AP，包括2.4G、5.8G以及物联网模块，以确保网络的稳定性和覆盖范围。在无线网络部署方面，病房走廊适宜采用放装型AP，而门诊大厅等高密度区域则适合使用高密AP，以保证网络覆盖和稳定性。

◆ 1.物理隔离与灾备

在无线网络部署中，三网各自拥有独立的配线间，通过机柜的分层放置来实现内网与外网的物理隔离，例如，将内网机柜放置在3楼，而外网机柜则放在4楼。为保障核心业务数据的安全，采用双活存储技术，确保主备机房之间的实时数据同步。此外，备灾机房通过12芯多模光纤与主机房进行直连，进一步强化了数据的灾备能力。

◆ 某三甲医院方案

在某具有超过2000张床位和日均门诊量高达1.2万人次的三甲医院中，网络设计方案得到了成功实施。实现了高效的网络系统，提高了核心业务系统的稳定性和网络安全。内网方面选用了华为CloudEngine核心交换机和锐捷N18000防火墙，确保内网的安全与稳定。设备网则部署了海康威视的视频专网和西门子的楼宇自控系统，实现设备间的高效通信与控制。无线方面，医院全院范围内共部署了1200个Wi-Fi 6 AP，确保了患者和医护人员无线网络的顺畅体验。

通过上述综合组网方案，医院的核心业务系统全年可用率高达99.99%，同时，网络攻击拦截率也提升了90%，有效保障了医院网络的安全与稳定。
