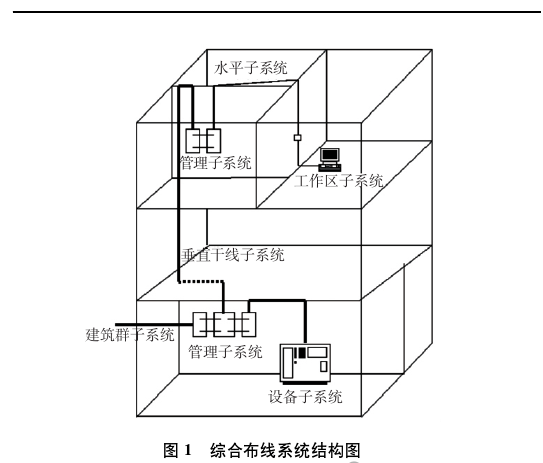

随着数据通信和计算机网络的深入发展，社区智能楼宇群自动化程度也日益提高。楼宇群社区范围的公共体系基础设施的网络设计与综合布线，已成为楼宇群整体规划和自动化电气设计中的一个重要课题“·尤其是面对网络时代到来，用户要求家庭装修，网络布线的欲望业已明显增强。为适应这一发展趋势和实际要求，避免将来重复设计和资源浪费，以及破坏社区整体环境规划。下面我们以医院为例作重点介绍一下网络综合布线系统的设计：网络综合布线系统设计我们一般可以分为6大子系统如下图1.1所示：
工作区子系统
通过标准的RJ－45插座信息出孔，连接终端设备或各工作区端接的设备，由RJ－45插座、跳线等组成。
在本项目设计中，各个房间信息点均提供标准的RJ－45出口至桌面，信息点采用预期设定的底盒暗装方式，附近有信息插座和电源插座，而且两插座间保持距离20 cm，用RJ－45跳线插入电脑终端即可方便地连接到医院网络。
2.水平子系统
a.由PC终端连接到各层配线间的交换机上的六类UTP线缆组成，均为点到点端接，线缆从配线间内走干线金属线槽至房间附近，而后再依循已然铺设的PVC管道直接连至信息插座底盒内。
3.干线子系统
由设备间和配线间的连接线缆组成，主要设计功能是将分层配线架或交换机与主配线架或交换机实现配对连接。其中心机房到各楼的汇聚交换机用万兆光纤连接，中心机房的医技楼2～16层用千兆光纤连接汇聚交换机与接入交换机，1层放射科用万兆光纤直接连接核心交换机。
4.管理间子系统
跳线等组成。系统中全局规划即是在每个配线间都分别设计有6U的墙柜，用于安装跳线架，并留有一定空间以便安放网络交换、配线架等设备。跳线等组成。系统中全局规划即是在每个配线间都分别设计有6U的墙柜，用于安装跳线架，并留有一定空间以便安放网络交换、配线架等设备。
5.设备间子系统
设备间子系统相当于总配线架，重点包括数据、语音总配线架及全部连接跳线。设备间是在医技6楼的网络中心机房，安装标准开放式机架，数据光纤总配线架安装在一个机架上。根据设备间的标准设计要求，设备间应满足下列要求:室温控制在10～27°C之间，相对湿度控制在20%～80%;应有可靠的备用电源、以及不间断电源;安装合适的消防系统，采用二氧化碳灭火方法;避免物品存放在危险场所。
6.建筑群子系统
建筑群子系统由连接各建筑物的线缆、配线设备和跳线等组成。在该医院的综合布线中，网络主干采用万兆12芯单模光纤线路，用来传输数据。医技楼共16层，从每层弱电井处，布设12芯千兆多模光纤到6层的网络中心机房，其他楼宇接入时，从该楼宇的汇聚交换机处布设千兆或万兆12芯单模光纤到医技楼的网络中心机房，直接接入核心交换机。建筑群之间的光纤干线铺设可以利用建筑物间原有弱电管道，最佳方案即是随应建筑物之间的走廊连线，从而避免雷击危险和室外恶劣环境对室外光缆主干的侵蚀。

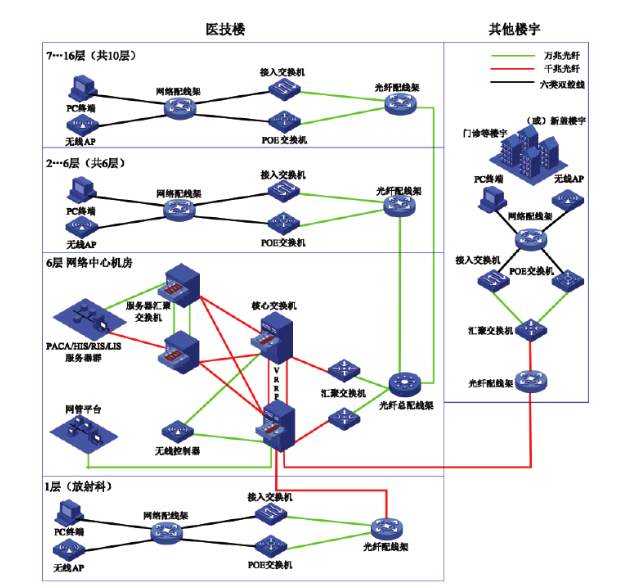

7.综上综合布线设计系统，我们可以绘制出本项目的系统拓扑图如下图所示

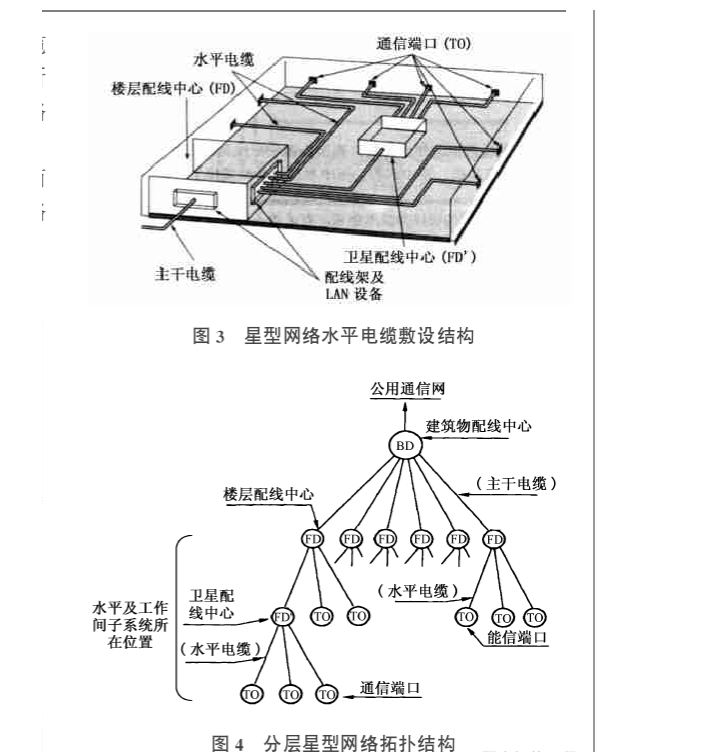

8.综合布线系统设计的星型网络拓扑图如下：
结语
对医院现有综合布线系统进行改造升级，可以较好地满足医院业务发展需要，使各单位之间信息传输、资源共享以及业务合作更为可靠、及高效。本文根据该医院的实际情况，设计出一套计算机网络综合布线系统。该系统在实际应用中可以大幅度提高医院的管理水平与服务水平。
