DVR、NVR和SAN,至于被热炒的"云"存储这种噱头,能够落地的项目少之又少,我觉得无论是价格层面还是技术层面,目前的云存储还远远未真正成熟。

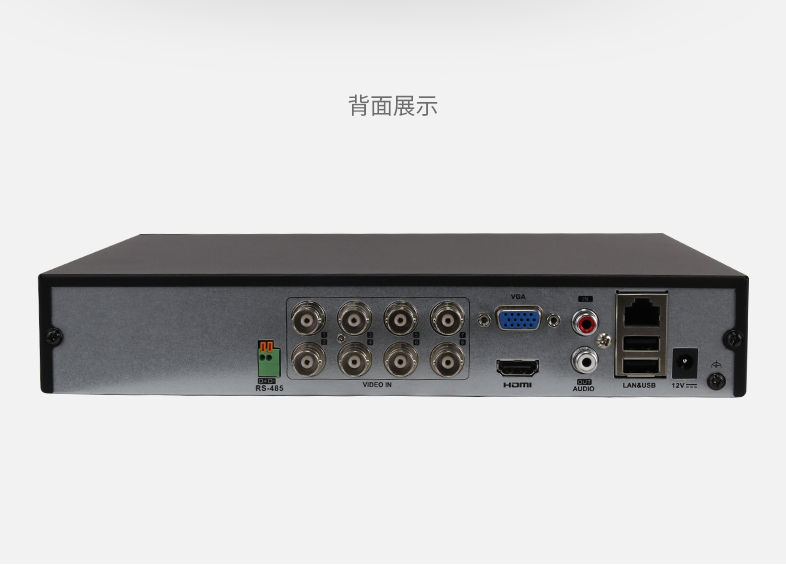

1、 DVR存储
DVR存储是常见的一种存储模式,DVR控制器直接挂接硬盘。但由于DVR控制器性能的限制,一般采用硬盘顺序写入的模式,没有应用RAID冗余技术来实现对数据的保护。随着硬盘容量的不断增大,单片硬盘故障导致关键数据丢失的几率在同步增长,且DVR性能上的局限性也影响了图像数据的共享及分析。这种方式的特点是:价格便宜,使用起来方便,通过遥控器和键盘就可以操作;DVR方式适合于小规模、分布式的部署。

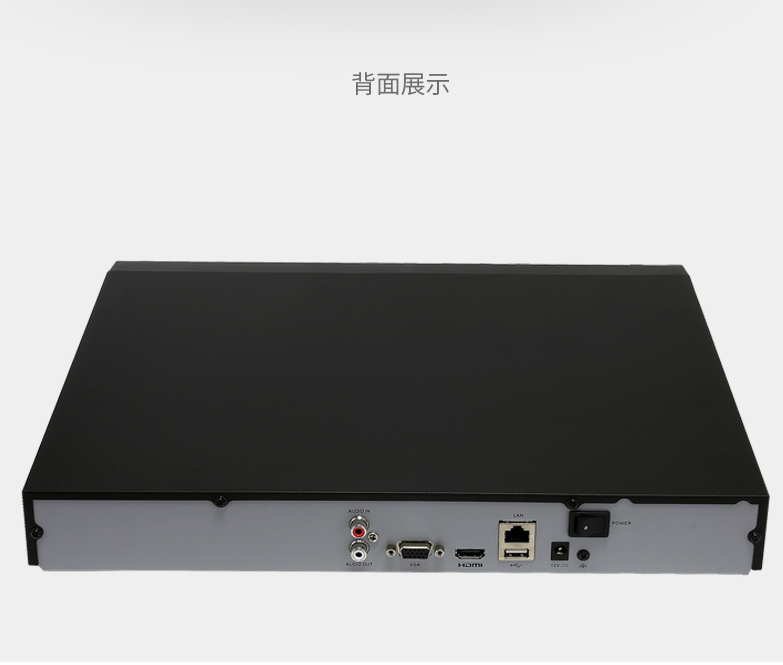

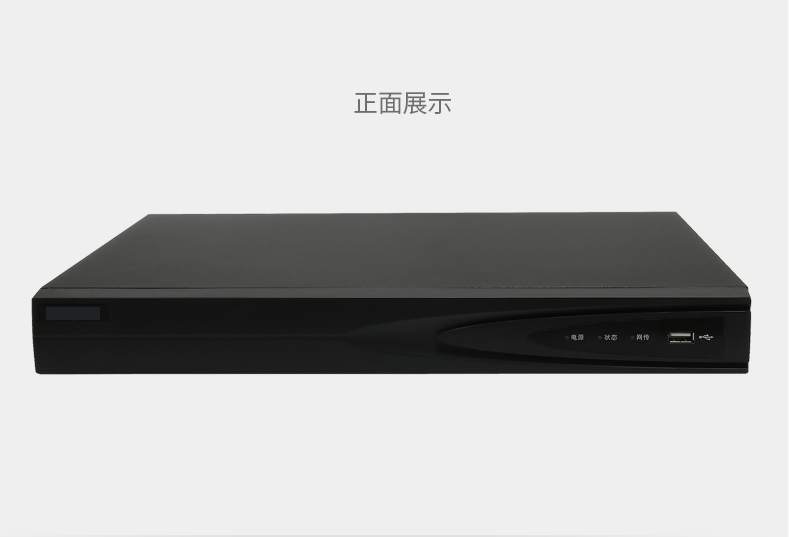

2、 NVR存储
在视频监控系统中,NVR是目前最常用的一种存储模式,它是DVR的理想升级换代产品,是在原来DVR基础上实现的免除视窗操作系统和电脑配合的单机独立操作设备。由于NVR采取高度集成化的芯片技术,拥有先进的数字化录像、存储和重放功能,不需要更换存储设备,无需电脑配合和日常维护,因此,能够实现高分辨率、高质量实时监控,并且简单易用。简单来说,NVR系统将传统的视频、音频及控制信号数字化,通过NVR设备上的网络接口,以IP包的形式在网络上传输,在DVR的基础上,实现了系统的网络化。
3、 集中存储
服务器连接前端编解码器,通过流媒体协议下载数据,然后存放到存储设备上。服务器和存储设备之间可以通过SAS、iSCSI、NAS、FC协议连接。集中存储方式适合于大中型平台的部署。集中存储方式中,IP连接模式(iSCSI)和FC连接模式有良好的扩展能力和可管理性,是目前采用较多的方式之一。从实际的部署和效果来讲,FC存储由于强大的性能和数据处理能力,在节点较多的监控环境里较为合适;而IP存储由于性能和扩展性的限制,在中小型应用中能具备更高的性价比。
1,硬盘多大。2,摄像头清晰度。3,摄像头数目。4,录像配置码率。
前几个我们都好理解,硬盘越大录像保存时间越长。摄像头越高清保存时间越长。摄像机数目越多,在硬盘容量不变情况下,保存时间越短。录像配置码率,是我们真正要计算的东西,下面详细讲。其他:一般包括移动侦测呀,包括报警设置等等,对保存时间有影响,但是影响不算大,可以不讨论。
在硬盘录像机的设置里,会有码率设置,码率大分辨率就高,分辨率高,占硬盘空间肯定就大。
我们以海康DVR为例,WD1一般是1792Kbps;130W的摄像头一般是2M,即2048Kbps;200W摄像头一般是4M,即4096Kbps;300W的摄像头一般是6M,即6144Kbps。
我们现在看看如何计算一天的录像容量:
1,首先我们计算单位的都是秒,一天24小时,一小时3600秒。这个都知道那一天(多少秒):3600×24
2,计算机存储单位,先要搞懂:1G=1024M;1M=1024KB;1KB=1024B;1kb=1024b;1B=8b (如果不懂可以参看计算机存储知识)。
3,现在我们码率的单位是:Kbps 那要推算出一天的录像容量,单位是G,公式就应该是:
码率(单位Kbps)×3600×24÷8÷1024÷1024=录像容量(1天)(单位G)
得到一天的容量后,即可推算出1个月或其他时间的容量啦。
这个公式非常重要。大家可以琢磨琢磨。找个具体的数值,自己计算了看看。
对于安防监控的最终用户,一定希望硬盘能存储更长的时间,这也是监控网络设计中重点考虑的因素。在硬盘成本上升的今天,如何才能存储更长的时间?给大家提供几种有效的措施,硬盘存储时长与码流大小和录像时间有直接关系,我们建议:方法一:使用支持H.265的IPC/NVR

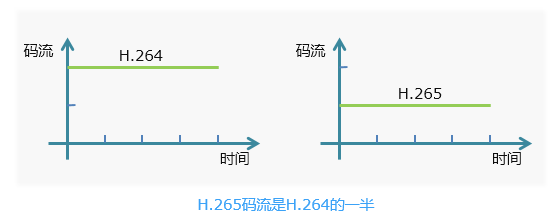

H.265是新型的编码方式,在不改变图像清晰度的前提下,可以将码流降低为H.264的一半。即原来4M码流录像为42G/天,使用H.265后调整码流为2M,硬盘占用为21G/天。可以看出使用H.265后,硬盘存储时长是原来的2倍。
注意:H.265编码需要NVR和IPC均支持,该方法适用于计划购买设备的用户。

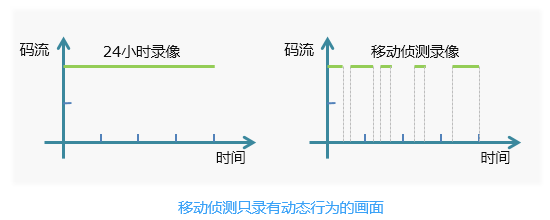

方法二:使用移动侦测录像
“移动侦测”顾名思义就是检测移动画面,在仅有移动物体的时候才存储录像,可以有效提高硬盘存储时长。大多数时间和环境(如夜间、户外),监控画面都是静止的,如果24小时定时录像,则会产生大量无用、不关心的视频。使用移动侦测录像后,硬盘存储时长是原来的3.3倍(具体倍数与环境有关)。

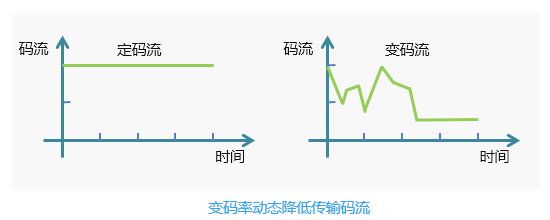

方法三:调整摄像头为变码率
变码率提升存储时长非常有效的方式,在全天24小时录像的同时能有效降低存储容量。其原理是:摄像机根据图像动态编码,画面静止的时候,就以较小的码流进行录像,画面变化时以较高码流录像,以保证清晰度。该方法是通过动态调整不同情况下的存储码率,尽可能压缩录像的存储占用,从而实现延长硬盘总的存储时长。使用变码率,硬盘存储时长是原来的4倍(与实际环境有关)。
方法四:设置合理的录像计划
TP-LINK硬盘录像机可以设置录像时间和录像类型。通过规划、设置合适的录像时间、录像方式(定时录像和移动录像),减少不必要的录像文件,从而延长硬盘录像的存储时长。
方法五:设置硬盘分组
对于多盘位的NVR,可以设置不同的硬盘盘位分别存储不同的通道。以双盘位为例,对于少数重要的通道,可以保存到盘组2单独录制存储。该方法通过分流的方式,保证少数几个通道可以拥有更大的存储空间,从而延长对应通道的录像时长。

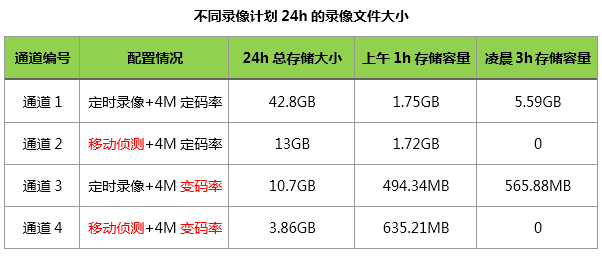

【实际效果测试】
以上改善方法的提高存储时长的测试数据,是我们在实际办公环境中,分别测试了各方法24小时的存储情况,得到了以下结果(该结果仅做参考,不同环境以及不同设置方法可能导致结果不同):
总结一下,如上测试可以看到,移动侦测、变码率、H.265录像方式可以在很大程度上降低存储空间,从而延长总的存储时长。
