在每一个弱电工程中，导线是不可或缺的重要存在。所以每一个弱点人，都应该尽可能的了解导线的所有细节知识。

因此今天分享的，便是导线的一些小知识——关于导线不同颜色的意义。

导线一般有黑白绿红蓝橙棕灰几个颜色，如果能按照不同颜色指代的意义规范接线和布线，往往能达到事半功倍的效果。

首先，我们可以根据导线的颜色来标志电路。

黑色

黑色导线一般用于装置和设备的内部布线。

棕色

棕色导线一般用于直流电路中的正极。

黄色

黄色导线一般用于半导体三极管的基极，可控硅管和双向可控硅管的控制极。

蓝色

蓝色导线一般用于直流电路的负极，半导体三极管的发射极，半导体二极管、整流二极管和可控硅管的阳极。

淡蓝色

淡蓝色导线多用于三相电路的零线或中性线，直流电路的接地中线。

白色

白色导线一般用于双向可控硅管的主电极，无指定用色的半导体电路。

黄绿双色

此类导线一般会每种色宽约15~100mm交替贴接用于安全用的接地线。

红黑并行双色

此类导线一般用于使用双芯导线或双绞线连接的交流电路。

依据电路选择不同颜色的导线

交流三相电路

A相：黄色导线

B相：绿色导线

C相：红色导线

零线或中性线：淡蓝色

安全用接地线：黄绿双色

用双芯导线或双根绞线连接的交流电路：红黑双色并行

直流电路

直流电路正极：棕色

直流电路负极：蓝色

接地中线：淡蓝色

半导体三极管

半导体三极管的集电极：红色

半导体三极管的基极：黄色

半导体三极管的发射极：蓝色

半导体二极管与整流二极管

半导体二极管和整流二极管的阳极：蓝色

半导体二极管和整流二极管的阴极：红色

可控硅管

可控硅管的阳极：蓝色

可控硅管的阴极：红色

可控硅管的控制极：黄色

双向可控硅管

双向可控硅管的控制极：黄色

双向可控硅管的主电极：白色

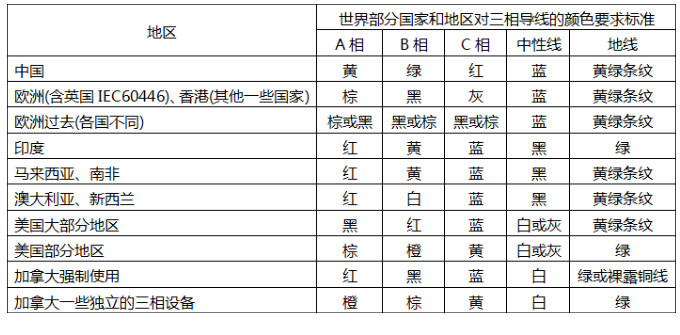

最后，附上一张世界各国对于三相导线颜色要求的对照表：
