地下智慧管廊一体化服务体系解决方案

为了更好地对城市智慧管廊进行管理,实现项目管理的可视化、系统化,而开发了智慧管廊综合管理平台。智慧管廊综合管理平台的设立,采用了大数据、云计算等应用,可使用户能够全面、直观地观测到管廊的整体运行情况,及时、准确地对人员、设备等做出调度。

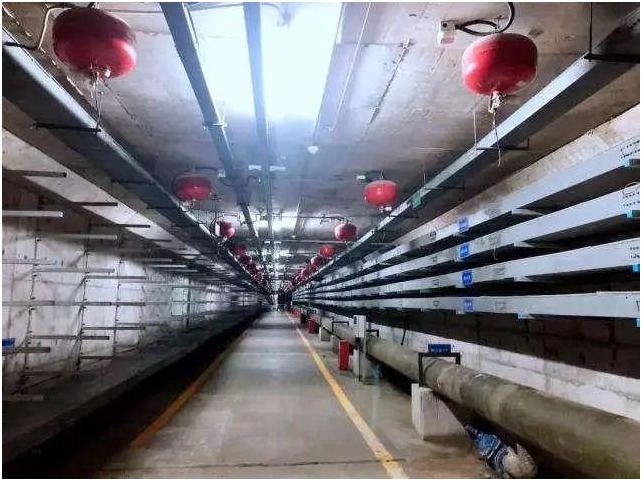

地下智慧管廊一体化服务体系解决方案(图1)

一、项目背景

地下管线的问题一直是困扰城市建设的一个重要问题:

1、地下管线的种类多,距离长,很多管线的建设周期久远,分属不同权属单位;

2、地下管线的资料不全,信息不通,有时候铺设开挖一条管线会将其他管线挖破,造成重大影响;

3、管廊内机电设备,供电,环境,消防等设备数量庞大,项目分散,品类多;

4、系统联网困难,资产质量参差不齐;

5、管线缺乏统一综合管理;

二、功能卖点

1、将管廊内的环境数据接入平台,可实时监控管廊环境数据;

2、将管廊内的机电设备数据接入平台实时监控设备故障,报警等参数;

3、综合报警、报表,管廊的设备信息实时推送;

4、大数据的分析预测,预防性的设备维护,保障管廊设备的安全;

地下智慧管廊一体化服务体系解决方案(图2)

三、系统组成

综合管理平台主要由综合监控、设备控制、视频监控、设备管理、资产管理、能耗管理和日常管理七个模块组成。

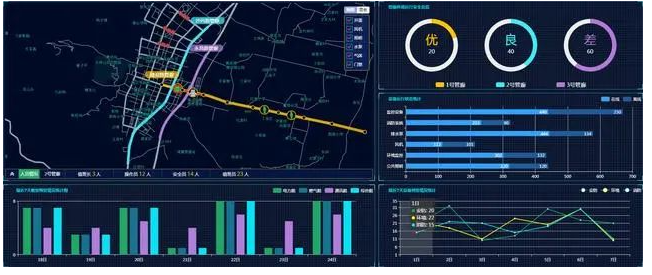

1、 综合监控

对环境、消防、安防和设备等进行综合监控,有害气体和温湿度预警情况分类统计,饼状图和直方图清晰呈现。

2、 设备控制

对水泵等设备进行开启/关闭控制,展示设备信息,包括设备名称、尺寸、维保情况、运行情况和控制情况等信息。

3、视频监控

对管廊的电力仓、通讯仓、燃气仓和综合仓等部位进行视频监控,保证遇到突发情况可采取紧急措施,并对事件进行截图/录像,保存数据。

4、 设备管理

展示设备信息,包括类型、型号、位置、对应系统、运行状态和检修时间等,对设备异常情况进行监测、分析和统计。

5、 资产管理

对智慧管廊资产进行统计,建立资产的管理制度。同时依据资产的使用情况可以不断改进资产的利用情况,提高资产使用的经济效果。

6、 能耗管理

对当年的能耗使用进行统计,包括电力、燃气、通讯、自来水、中水和污水等,集中展示、管理,实现对能耗的计量、监测与管理于一体,达到精细化管理的目标,是实现节能减排的基础。

7、日常管理

对工作人员的排班、绩效、考勤和工单进行统一管理,人员分配情况一目了然。

地下智慧管廊一体化服务体系解决方案(图3)

四、系统功能

1.综合管理管廊内人员、设备和环境等情况,系统功能全面、稳定、可靠;

2.为用户提供人性化和智能化的操作平台,使复杂系统简单化;

3.可直观显示管廊内各种设备的运转情况,及时了解人员及设备情况。

五、实现效益

1、一次投资,永续利用;一次入廊,按需添加;一次动土,不复开挖,杜绝城市建设中路面反复开挖的局面;

2、实现对管廊的综合规划,统一管理,“一廊多用”,为城市树立了良好形象;

3、减少了管廊方面基础设施的投资,节约了成本,保护了自然环境。

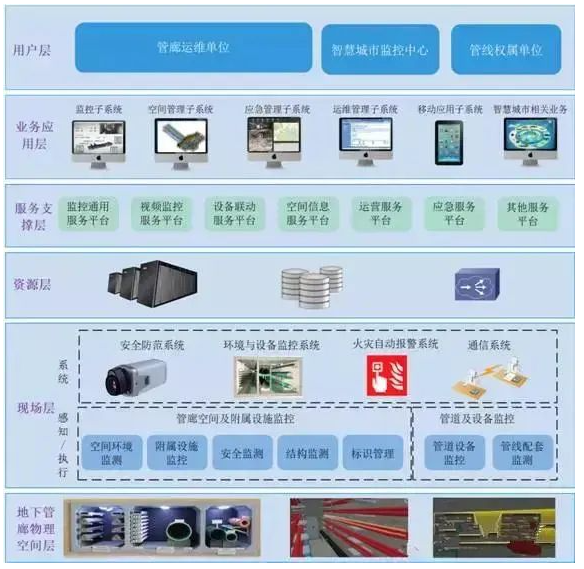

六、运营管理层建设

1、现场层建设

现场层是由安全防范系统、管廊空间与设备监控系统、火灾自动报警和通信系统构成。从现场设备运行环境、设备需要7*24长期连续运行、信息传输实时性要求等方面考量,现场系统设备均采用工业级高可靠性产品,如工业PLC系统、工业以太网交换机、长距离光纤通讯设备等。

Ø 环境、设备监控:根据规范要求在现场部署相关气体(H2S,CH4,O2等)检测传感器、温湿度检测传感器、液位传感器、红外对射等入侵监测设备、舱体结构检测传感器,配置工业级PLC(可编程控制器)系统实现上述传感仪表和设备的数据采集和处理,PLC按照预制的控制逻辑,输出控制信号到开关、阀门、水泵等执行机构,完成管廊空间的环境参数、设备状态、管线运行参数、管线设备状态的采集和自动控制、连锁控制等任务。

Ø 视频采集:根据管廊内部不同空间位置、光照情况等,安装相应类型的视频监控摄像头实现管廊内部实时图像采集。

Ø 网络:通过在管廊内部覆盖有线光纤和无线WiFi通讯网络,实现PLC、视频监控系统与监控中心的数据通讯,同时对移动端APP应用、人员定位进行网络和应用支撑。

Ø 通信:在管廊现场布设固定通讯终端设备和通讯链路实现中心与现场巡检维护人员的语音通讯。

2、资源层建设

系统资源层是系统应用平台的软件、服务器、存储、网络等基础环境支撑,软件包括了操作系统、数据库、云平台软件等,通过对资源层的云化部署,实现系统基础设施资源的动态调配。资源云化部署可解决因服务器较多导致的硬件资源利用率低、业务上线慢、IT系统维护投入巨大的等问题,而且可以通过服务器虚拟技术解决这一问题,用较少的服务器虚拟较多的服务器满足项目后期业务扩展对大量服务器的需求。

3、服务支撑层建设

服务支撑层是构筑与软、硬件平台之上,同时对更上层的应用软件提供支持的软件系统。服务支撑层采用面向服务(SOA)架构,应用面向对象、组件式设计等多项技术,提供的构件系统是跨领域、与具体业务无关、通用的基础服务。采用标准接口协议,可供第三方开发。包括数据访问、视频数据操作、空间信息信息操作、设备信息操作以及消息管理、安全服务等基础性服务,是整个综合管廊运行管理平台的应用支撑平台

该支撑层包括:通用监控服务平台、视频监控服务平台、联动服务平台、空间信息服务平台、运营管理服务平台、应急管理服务平台以及针对第三方如智慧城市应用、第三方企业数据共享应用的其他服务平台。

4、业务应用层建设

业务应用层是针对城市综合管廊运行、维护管理的具体应用需求而开发的响应子系统或功能模块,用户直接通过各业务应用子系统或功能模块完成于整个管廊监控信息化系统交互,满足了管廊综合运维工作的实际应用要求。根据管廊建设阶段和应用需求阶段可进行业务应用层相关模块选择和添加。

用户可根据业务发展阶段实际需要对业务应用层功能模块进行灵活的选择、组合与添加,使运维信息化平台性价比最高。

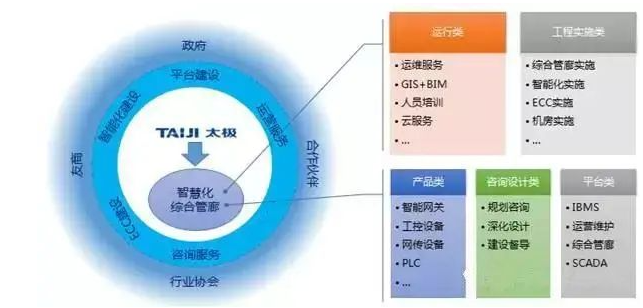

智慧化综合管廊生态系统

太极致力于打造智慧化综合管廊生态系统,与政府、友商、行业协会、合作伙伴建立长期的合作机制,互利共赢,以“国内一流、千年大计、百年工程”为建设目标,助力城市地下综合管廊建设,成为城市基础设施服务提供商。


地下智慧管廊一体化服务体系解决方案(图4)

综合管廊建于城市地下,用于容纳城市工程管线的构筑物及附属设施,是一种集约化、可持续性的管线敷设方式。由于综合管廊内容纳了电力、通信、给水、排水、热力、燃气等多种市政管线,为保障管线的安全运行,需要在运营期间通过人工巡检、维护,避免火灾、人员入侵、可燃气体泄漏、设施设备故障等意外情况的发生。


然而,目前的综合管廊巡检管理仍面临着诸多痛点,主要包括:巡检工人采用纸质单据记录巡检,易出现错误漏检等问题,且故障报修响应慢;缺乏有效手段规范巡检;一旦发生火灾、透水等灾害,缺乏有效手段及时通知、定位、引导巡检人员返回地面,保障安全。
