几乎稍有规模的网络项目,都有交换机与防火墙,那么交换机与防火墙如何配置上网呢?各自在网络中起什么作用呢?本期我们通过示例一起来详细了解。
配置示例:三层交换机与防火墙对接上网
我们上面了解到了防火墙与交换机的区别与功能,那么防火墙与交换机又是如何配合使用在项目中呢?这里面我们以华为配置为例。
一、组网网要求
某公司拥有多个部门且位于不同网段,各部门均有访问Internet的需求。现要求用户通过三层交换机和防火墙访问外部网络,且要求三层交换机作为用户的网关,使pc1与pc2都能够访问外网。

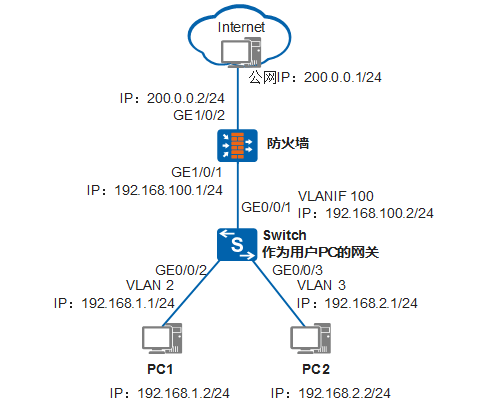

二、三层交换机与防火墙对接上网组网图
![交换机和防火墙调试上网,还不会的,看过来!(图1) 图片](https://mmbiz.qpic.cn/mmbiz_png/4QficJNwglseNK7JGG9S494Ex8HWXicicCNavju1X7DOpVpYnicZ45CLvaxjicTH5xlXZUT4dfVkWvY37VlyUULzTUQ/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
三、配置思路
配置交换机作为用户的网关,通过VLANIF接口,实现跨网段用户互访。
开启防火墙域间安全策略,使不同域的报文可以相互转发。
配置防火墙PAT转换功能,使用户可以访问外部网络。
四、配置步骤
1、配置交换机
配置连接用户的接口和对应的VLANIF接口。
<HUAWEI>system view
[HUAWEI]sysname Switch
[Switchlylan batch 2 3
[Switch] interface gigabitethernet 0/0/2
[Switch-GigabitEthernet0/0/2] port link-type access//配置接口接入类型为access
[Switch-GigabitEthernet0/0/2] port default wlan 2//配置接口加入VAN 2
[Switch-GigabitEthernet0/0/2] quit
[Switch] interface gigabitethernet 0/0/3
[Switch-GigabitEthernet0/0/3] port link type access
[Switch-GigabitEthernet0/0/3]] port default ylan 3
[Switch-GigabitEthernet0/0/3]qwit
[Switch] interface wlanif 2
[Switch-vlanif2] ip address 192.168.1.1 24
[Switch-Vlanif2] quit
[Switch] interface wlanif 3
[Switch-Vlanif3] ip address 192.168.2124
[Switch-Vlanif3] quit

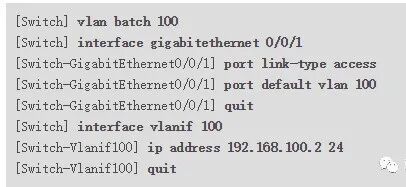

# 配置连接防火墙的接口和对应的VLANIF接口。
![交换机和防火墙调试上网,还不会的,看过来!(图2) 图片](https://mmbiz.qpic.cn/mmbiz_jpg/4QficJNwglseNK7JGG9S494Ex8HWXicicCNsFKibSH7aib23q3mibR9TgxaW1iaT7FKF8cyREKHMX8GK2xc1D22uYyjXA/640?wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1)
# 配置缺省路由。
![交换机和防火墙调试上网,还不会的,看过来!(图3) 图片](https://mmbiz.qpic.cn/mmbiz_png/p7nzJgwSeowia1GwPOD5nWwrakPUickoo6s3wCYxYvANvrVhJml3FjtorN39nnn9uoaesDgpSYgCGcu0MiarmKw2w/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)

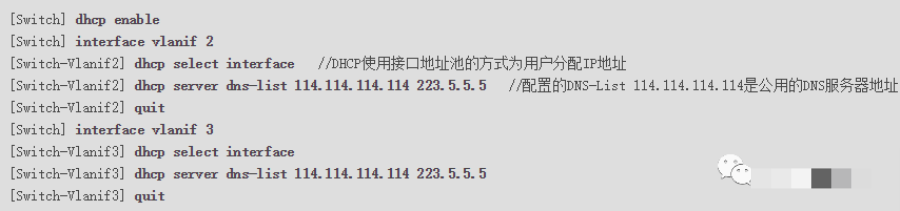

# 配置DHCP服务器。
![交换机和防火墙调试上网,还不会的,看过来!(图4) 图片](https://mmbiz.qpic.cn/mmbiz_png/4QficJNwglseNK7JGG9S494Ex8HWXicicCN6ricG9UU3Y57TRnStlibPsfsnhysqAI4HFjiadKlYSLc7qics4bXEnqLCg/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
现在交换机配置完全。
2、配置防火墙

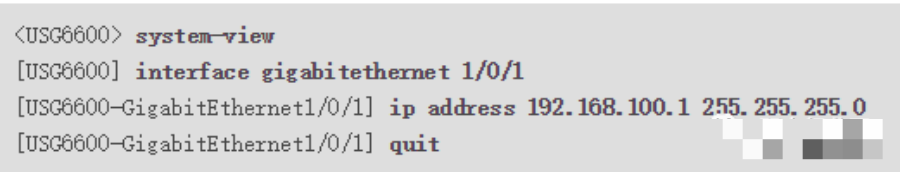

# 配置连接交换机的接口对应的IP地址。
![交换机和防火墙调试上网,还不会的,看过来!(图5) 图片](https://mmbiz.qpic.cn/mmbiz_png/4QficJNwglseNK7JGG9S494Ex8HWXicicCN3ayXLGh17MSRicSf3Gpiawf1D37NI1fATDXAQVzW6Qfetu16tCq9KK2Q/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
# 配置连接公网的接口对应的IP地址。
![交换机和防火墙调试上网,还不会的,看过来!(图6) 图片](https://mmbiz.qpic.cn/mmbiz_png/p7nzJgwSeowia1GwPOD5nWwrakPUickoo6KhY3FNadfZBStnCablWsvMibwgibkYVeaCFsmxAy0HBmUiccKoEAT6icow/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
# 配置缺省路由和回程路由。
![交换机和防火墙调试上网,还不会的,看过来!(图7) 图片](https://mmbiz.qpic.cn/mmbiz_png/4QficJNwglseNK7JGG9S494Ex8HWXicicCNv7iaVoJzoibIR8ksZibbzDnSYXrZicovicYl0ouGEIE4hTxWtYQC9TvB7bQ/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)

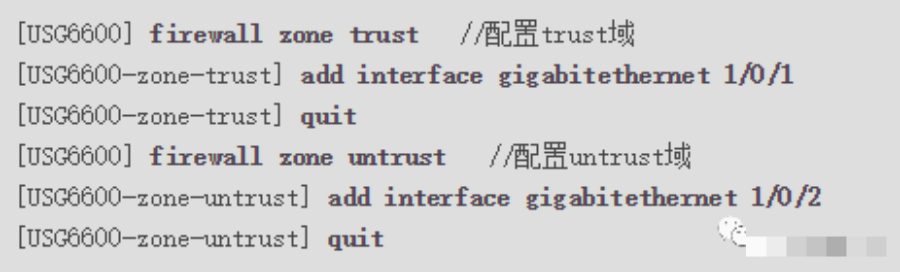

# 配置安全策略。
![交换机和防火墙调试上网,还不会的,看过来!(图8) 图片](https://mmbiz.qpic.cn/mmbiz_png/4QficJNwglseNK7JGG9S494Ex8HWXicicCNY9HQ9kxhBXlPv1WPJibtP89SwibMGvVR18cj4ibFMaETrGwLNhQeUZTDQ/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)

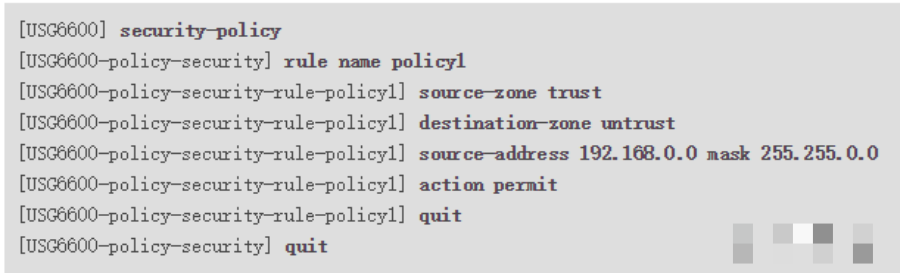

# 配置安全策略,允许域间互访。
![交换机和防火墙调试上网,还不会的,看过来!(图9) 图片](https://mmbiz.qpic.cn/mmbiz_png/4QficJNwglseNK7JGG9S494Ex8HWXicicCN5ibtxv3CjDdhhqKNoMzvygIBPOoM2Eicy0gWnzjtd3PVg9Is7QkO0ibmQ/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)

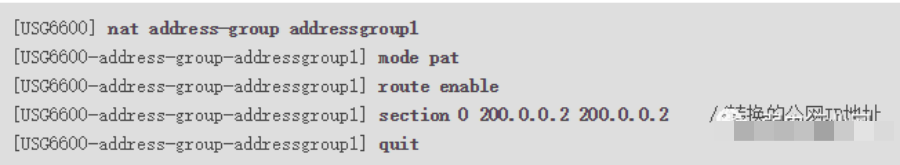

# 配置PAT地址池,开启允许端口地址转换。
![交换机和防火墙调试上网,还不会的,看过来!(图10) 图片](https://mmbiz.qpic.cn/mmbiz_png/4QficJNwglseNK7JGG9S494Ex8HWXicicCNiaDwictsMEDHLGOtSVFrfriaH06icvtAqH0AoQ5nDyHZy7fticiaFL2EqPBQ/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)

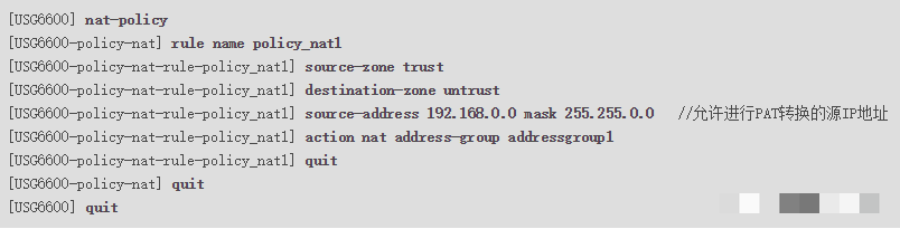

# 配置源PAT策略,实现私网指定网段访问公网时自动进行源地址转换。
![交换机和防火墙调试上网,还不会的,看过来!(图11) 图片](https://mmbiz.qpic.cn/mmbiz_png/4QficJNwglseNK7JGG9S494Ex8HWXicicCNQMWP8FicRBHOnAjxKcxuI5yhIBgqC2MITQMcRPIHFS2ONz4O4WjKJGg/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)
经过配置后:
配置PC1的IP地址为192.168.1.2/24,网关为192.168.1.1;PC2的IP地址为192.168.2.2/24,网关为192.168.2.1。
配置外网PC的IP地址为200.0.0.1/24,网关为200.0.0.2。
配置完成后,PC1和PC2都可以Ping通外网的IP 200.0.0.1/24,PC1和PC2都可以访问Internet。
