为什么网线水晶头要分a、b类接法?区别是什么?

网线水晶头有两种接法,一种是T568B,另外一种是T568A。很多网友不理解,两种接法之间有什么区别呢?下面简单的说一下两种网线接法的区别。

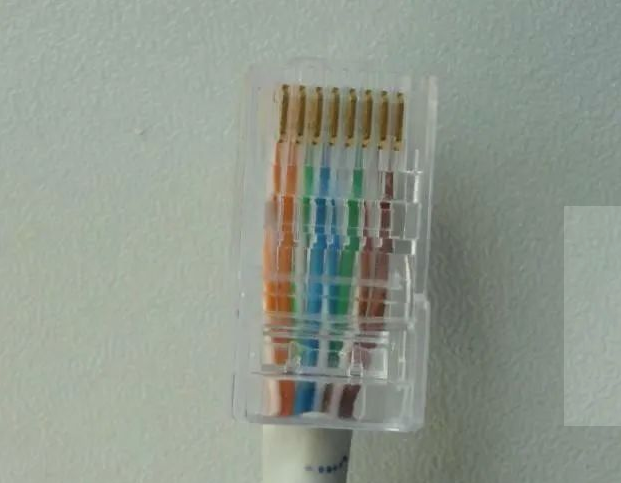

为什么网线水晶头要分a、b类接法?区别是什么?(图1)


水晶头的两种接法,是国际网络机构制定的两种技术规范。T568B和T568A这两种接法,主要是线序排列上的区别。网线水晶头之所以会有两种接法,是针对不同的应用场景,T568B接法中,1-8号的线序排列是这样的,橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。T568A接法中,1-8号的线序排列是这样的,绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

为什么网线水晶头要分a、b类接法?区别是什么?(图2)

在百兆网络中,数据传输是由1.2.3.6这4芯线负责的。其中,1和2负责数据发送,3和6负责数据接收。在交换机与交换机之间进行级联时,端口的管脚定义不同,就需要调整一下线序才可以。


为什么网线水晶头要分a、b类接法?区别是什么?(图3)



早期,交换机与交换机之间级联,集线器与集线器之间连接,两台电脑直接通过网线连接起来,网线的做法水晶头一端用T568B的接法,另一端是T568A的接法。现在的交换机和网卡,都支持端口自动翻转,网线的两端都使用T568B接法也是可以的。所以,目前T568B和T568A两种接法已经没有什么区别了。
