系统概述

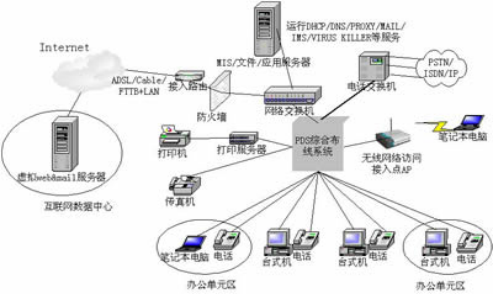

本综合布线系统（Premises Distributed System，简称PDS）采用模块化设计和分层星形拓朴结构。PDS是一种集成化通用传输系统，在楼宇和园区范围内，利用双绞线或光缆来传输信息，可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。PDS使用标准的双绞线和光纤，支持高速率的数据传输。PDS使用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准，使系统的集中管理成为可能，也使每个信息点的故障、改动或增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。

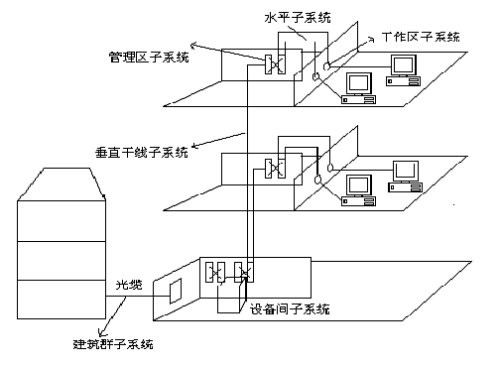

工作区子系统
工作区子系统是指从信息插座到工作设备之间的布线子系统，即从标准的RJ45型信息插座延伸到各个具有非标准的或标准接口的工作设备之间的布线系统，由连线和信息插座所组成。信息插座选用符合EIA/TIA 568标准的信息插座。
水平子系统
水平子系统主要是由超五类/六类8芯非屏蔽双绞线（UTP）组成，水平子系统将干线子系统线路延伸至用户工作区，并端接在信息插座上，在施工完成后，水平子系统也相对固定。因此，这要求我们在设计时需考虑以下几个方面：
水平线缆的类型──使用高性能超五类/六类非屏蔽双绞线（UTP），不仅支持语音还支持100/1000Mbps及以上高速数据传输等多媒体应用。
水平线缆的长度──根据贵方提供的建筑物信息及现场探测，考虑建筑物特点及美观等因素，由以下公式：[0.65×(最远点＋最近点)×信息点数]÷305+适量冗余＝所需箱数
水平线缆的敷设──在布线系统中，在管沟或墙内埋管或敷设桥架或穿线管，容纳水平线缆。
垂直干线子系统
垂直干线子系统部分提供了建筑物中主设备间与分设备间的干线电缆、光缆，及其路由。
管理子系统
管理子系统包括用于连接主干的配线架、UTP跳线、光纤跳线以及用于本地的布线设备。
应对楼层设备机柜、各单体建筑机柜 （IDF）和工作区的配线设备、线缆、信息插座等设施，按一定的模式进行标识和记录，需满足以下功能：
1）综合布线的每条电缆、光缆、配线设备、端接点均应给定唯一的标志。标志中包括名称、颜色、编号、字符串或其他组合；
2）配线设备、缆线、信息插座等硬件均应设置不易脱落和磨损的标识，并有详细的书面记录和图纸资料；
3）电缆和光缆的两端均标明相同的编号：
4）楼层设备机柜、各单体建筑机柜（IDF）的配线设备采用统一的色标区别各类用途的配线区。
综合布线分节点根据建筑区域分布一般设在办公楼。
设备间子系统
设备间子系统的计划与装置，必须确保信号衰减及串扰降到最低，在编排方面，务求井井有条，一目了然，令用户可容易管理。机柜的前/后应留有足够空间，以供开/关机柜门。因为设备间集中大量的线缆，同时为了日后管理及添加线缆上的方便，一般都考虑安装防静电地板，线缆从底部进入设备间，走在防静电地板之下，再从机柜的底部直伸出防静电地板，直接进入机柜。
3.1.6建筑群子系统
建筑群子系统由连接各建筑物之间的线缆、建筑物入口布线设备和相关跳线等组成。它将一个建筑物中的通信电缆延伸到建筑群中另外建筑物内的通信设备和装置上。它包括地下电缆管道（或直埋）敷设的通讯电缆和光缆。
3.2需求分析
◆ 采用超五类非屏蔽系统，本次布线只考虑网络布线，不包括电话，原有布线系统保留，作为语音通信及应急备用电路。
◆ 按照房间面积布置信息点，每个标准房间布2个信息点点，主办公楼东西长****米，宽****米，层高****米，共****层，****大楼东西长****米，宽****米，层高****米，共****层，具体估算主办公楼信息点约****个，交易中心楼信息点待定为****个，合计共有信息点约****个。
◆ 建筑为老式框架结构，楼道有吊顶，吊顶内有强弱电桥架，所有布线均走吊顶内弱电桥架，房间内采用走明槽明盒的布线方式，布线中采用隔壁房间打过墙洞的方式，最大限度的保护原有装修的设施不被破坏。
◆ 机房设置在****房间，位置比较靠近弱电井，采用分层汇聚，每层线路汇聚到本层弱电井内，弱电井内设有专用网络吊装小机柜，机房出线只到楼层小网络机柜。
◆ 为保证综合布线系统的稳定性，垂直系统采用多模室内光纤进行铺设。
3.3线材及配件选型
本系统采用****网络布线产品，该公司是全国较大的电子、电气连接件制造及供应商，在全国各地设销售部门及售后服务部门，产品在通信、器件及布线产品领域处于领先地位，为整套综合布线系统提供各类模块和双绞线产品和全面服务。
3.4网络结构
本方案在信息机房内设置核心交换机，主楼各楼层设置楼层交换，楼层交换与核心交换间选用室内多模光纤连接，各楼层房间终端信息点汇聚至楼层网络机柜内；****大楼、****大楼通过多模室外光纤由核心机房引出至相应机房。
3.5系统主要设备技术参数
超五类四对非屏蔽双绞线
超五类双绞线采用独特的生产工艺技术，提高了超五类电缆的同芯度，铜导体的直径公差在0.0002mm以内，绝缘外径偏差在0.01mm以内，同芯度达到96%以上，提高了电缆的回波损耗性能。超五类双绞线实心裸铜导体直径为24AWG。
超五类信息插座
TCL超五类信息插座 超过 TIA/EIA-568A以及 ISO/IEC 11801 超五类模块性能要求。TCL超五类信息插座符合诸如千兆以太网、100BASE-Tx、155 Mbps ATM, 100 Mbps TP-PMD, ISDN, 模拟 (宽带, 基带) 及数字图象、模拟或数字语音VoIP)等所有目前和拟议中的网络应用的性能要求。清华同方超五类信息插座可采用T568A 或T568B 任一接线方式进行端接。

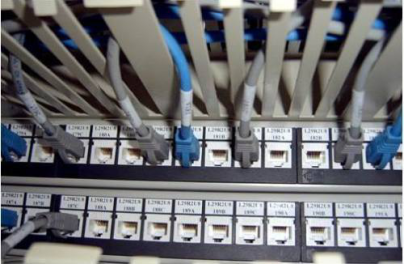

超五类配线架
本方案推荐采用TCL超五类配线架，信息模块和配线架框体独立分开，既方便检修，又可按照实际数量增减信息模块，节约成本，保证了快速端接，运用通用标签支持T568A和T568B端接线序，50um镀金层，保证其多次插拔后的良好导通性，用于19"标准机柜，高度1Ｕ。
超五类跳线
为保证系统连路的超五类传输，数据跳线我们选用TCL超五类机制高速跳线。
性能稳定，插拔跳线更容易，同时支持5类和5e类解决方案，符合ISO/IEC11801及TIA/EIA－568B超五类标准，长度可供选择：1m/2m/3m/5m。
