随着音视频领域的发展，视频会议等场景信息汇集、处理的关键显示设备，将各类计算机模拟/数字信号、复合视频信号、网络信号、监控信号、视频会议信号等在大屏幕上显示，并实现图像的拼接、切换、叠加、缩放等功能。大屏幕显示系统在信息监控、信息发布及处理中的直观、灵活、可扩充性、网络技术适用性等优势受到指挥中心的肯定和重视。

1.1 建设内容

建设7台兼容高清SDI、高清HDMI、标清Video等信号输入的高性能拼屏控制器；提供备用板卡；安装拼接屏控制器及根据业务需求部署应用软件，调试系统满足招标单位的项目需求。

根据招标文件要求，每套拼屏控制器的信号接入、输出能力配置如下：

单台设备具备14个输入插槽、5个输出插槽，共计19个曹位

Ø  4路SDI高清信号输入；

Ø  20路HDMI高清信号输入；

Ø  8路Video模拟信号输入；

Ø  4路DVI高清信号输入；

Ø  16路DVI高清信号输出；

1.2 设计原则

音视频系统的建设是一项系统工程，它涉及需求分析、系统规划、发展考虑、产品选择、可行性论证、工程施工、人员培训等多个方面，需要考虑的问题较多。按照用户实际需求，结合当今流行的技术，在明确建设目标的基础上，进行全面合理的规划，因此在系统的建设以及产品选型中应该遵循以下原则：

Ø  应用先进性

系统应采用模块化系统结构，在满足各类传统信号的接入的同时，还可直接接入未来的数字及网络信号，节约了系统未来升级改造的成本。

Ø 运行可靠性

系统能够连续长时间不间断工作，并能在不影响系统运转的情况下做到设备状态在线监测。采用高可靠性的产品和技术，充分考虑整个系统运行的安全策略和机制。系统的各个模块以不同的方式实现冗余备份，并具有热插拔特性，使得系统可在不断电的情况下更换、升级，同时不影响系统的正常工作，系统支持7×24小时不间断稳定运行，并能在不影响系统运转的情况下进行检测，减轻维护人员的负担，提高管理人员的决策效率。

Ø 构建经济性

合理的性价比是系统设计中应当考虑的重要内容。因此，所选用的设备在兼顾良好性能的基础上也要考虑经济性，除考虑系统总体造价外，还应当考虑系统长期运行维护成本。

Ø 升级扩充性

随着技术的发展和需求的扩大，系统的扩充是必然的，因而系统设计时应充分考虑未来系统的可扩展性。模块化插卡式结构及冗余电源的设计更便于系统的升级和维护。

Ø  应用易维护

系统应充分考虑到系统设备的安装、配置、操作方便等需求，提供强大的系统管理手段，合理配置和调整系统负载、控制系统稳定运行。

1.3 设计依据

系统设计遵循国际以及现行国家有关部委的设计与验收标准：

为了提高高清视频图像管理水平和服务水平，各街道纷纷加大信息化系统的部署力度，对指挥中心大屏显示投入不断加大，对大屏显示应用的依赖也越来越强，但随着技术越来越先进，业务越来越丰富，显示应用越来越优异。为没有大屏显示系统的7个街道建设高清图像拼接管理系统是本次建设方案的核心内容。

方案根据客户需求，设计多信号拼接显示应用系统，对多类型信号进行统一接入管理，相关系统信号接入处理器输入端，经过图像处理后输出到指挥大厅拼接显示系统，并在拼接显示单元实现信号开窗、分割、拼接、漫游等功能。在方案设计时充分考虑以后系统扩容的需求，系统不仅体现卓越的性能，同样具有极高的性价比。

本方案描述的大屏幕显示系统主要由以下几部分组成：

Ø  DB-VWC2拼接处理器

Ø  DB-VWC2拼接处理器软件控制系统

1.1 方案设计

本技术方案根据招标文件要求，提供高清晰拼接显示屏系统。核心的图像拼接系统采用DB-VWC2拼接处理器，实现整屏超高分辨率的显示效果，用户可以将想要显示的图文信息、影像信息、数据处理等信息同时显示在大屏幕上。整套系统实现了多路信号的统一显示功能，从而为复杂的实际现场应用制订出了一套完美的显示系统解决方案。大屏幕显示系统将硬件拼接技术、多屏图像处理技术、信号切换技术等完美整合，形成一套尖端拼接显示系统。

DB-VWC2拼接处理器作可以实现计算机、服务器、摄像机、DVD等视频源（包括4K视频源）的接入，同时将这些信号显示到大屏显示系统上（大屏显示系统可以是LCD拼接屏、DLP拼接屏等），通过控制软件的操作及控制，实现图像叠加、图像分割等显示效果。

1.1 系统功能

DB-VWC2拼接处理器可以实现以下功能：

1.  信号可在拼接屏的任意位置开窗、叠加、拉伸、漫游、跨屏、缩放或画中画显示。

2.  单屏支持开4个窗口单独显示。

3.  在不增加外部设备的情况下，支持在拼接屏上显示滚动字幕（如欢迎词等），字体大小、颜色、滚动速度可自定义。

4.  信号源支持自定义名称，便于信号源管理。

5.  支持台标功能，可设置输入源标识，方便查看。

6.  支持信号源可视化裁剪，以便于实现去掉信号源的黑边或实现图像重点区域的放大显示。

7.  支持大屏底图功能，加载本地图片即可，无需外置设备。

8.  画面无缝同步切换，无黑场，无延时。

9.  多屏显示，保证图像全同步，无撕裂。

10.  窗口布局时支持窗口锁定功能，避免误操作。

11.  支持开窗及场景预布局，预布局过程中，拼接屏显示画面不受影响。

12.  支持预存场景，支持场景一键切换，支持场景轮巡。

13.  输出通道映射，可随意调整输出通道顺序。

14.  多组屏管理，支持不同输出分辨率拼接墙同时控制，同一分辨率的拼接屏组数不受限制。每组屏幕可设置不同的拼接参数，包括屏幕的数量、屏幕排列、显示分辨率、显示器类型等。

15.  支持控制卡热备份，支持设备各模块状态监测及问题主动报警，提高设备的可靠性。

16.  支持在软件上对拼接处理器进行开关机控制。

1.2大屏幕拼接处理器指标详细介绍

大屏拼接控制器前面板设有LCD液晶显示屏，并具备按键，可直接配置及修改设备IP地址。

1.1.1 图像拼接

拼接屏处理器支持大规模多屏拼接，处理能力强，操作简便，可以实现画面整屏显示、分屏显示，整个显示范围画面稳定无闪烁，画面可以自由缩放、移动、漫游，不受物理拼缝限制。处理器可以同时实现多路DVI/VGA/HDMI/SDI/YpbPr/CVBS/HDBaseT/DP/IP等信号图像的开窗显示，丰富的拼接处理操作包括：开窗、拼接、漫游、叠加、跨屏、缩放、分割等。

1.  图像拼接

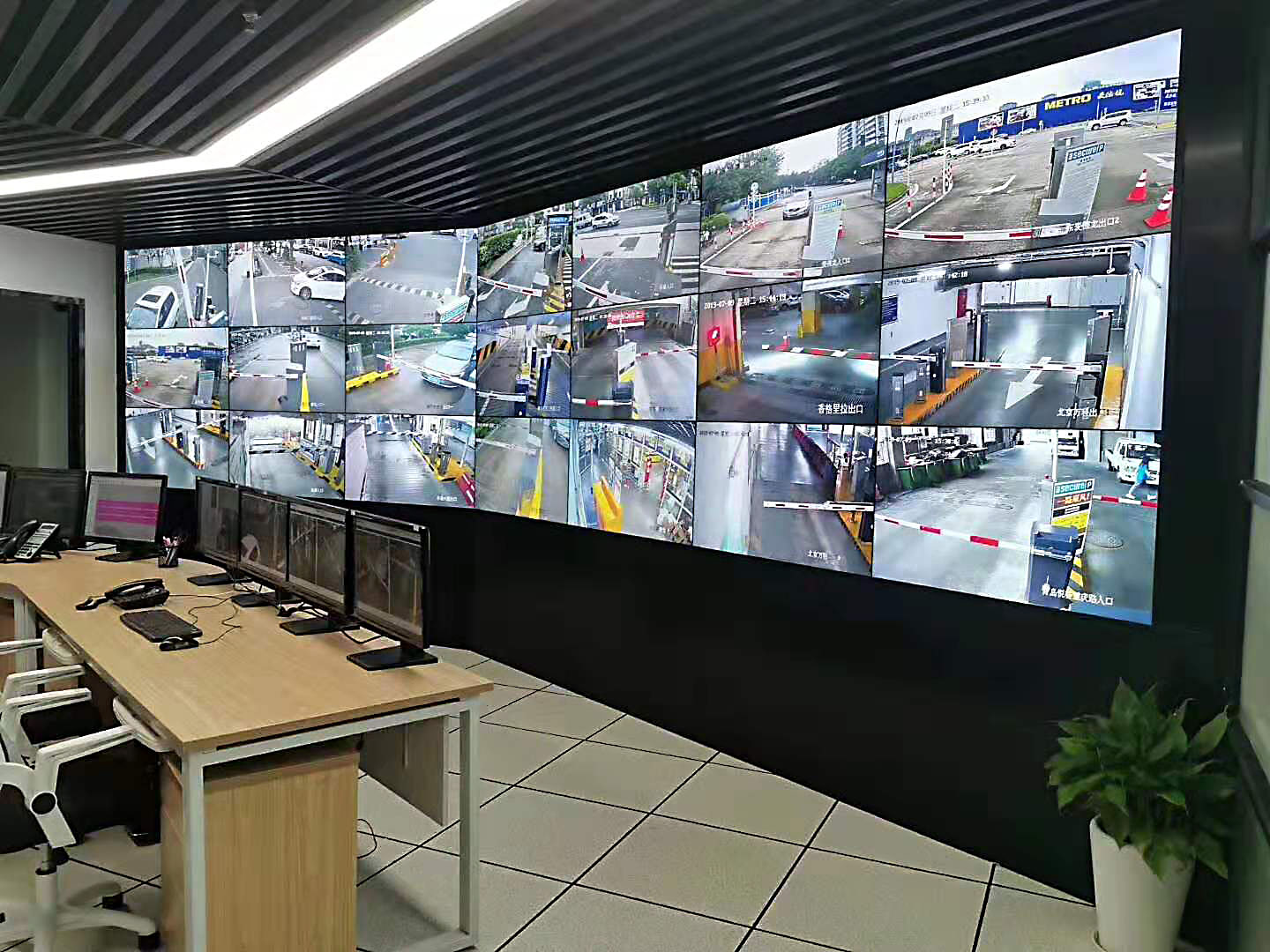

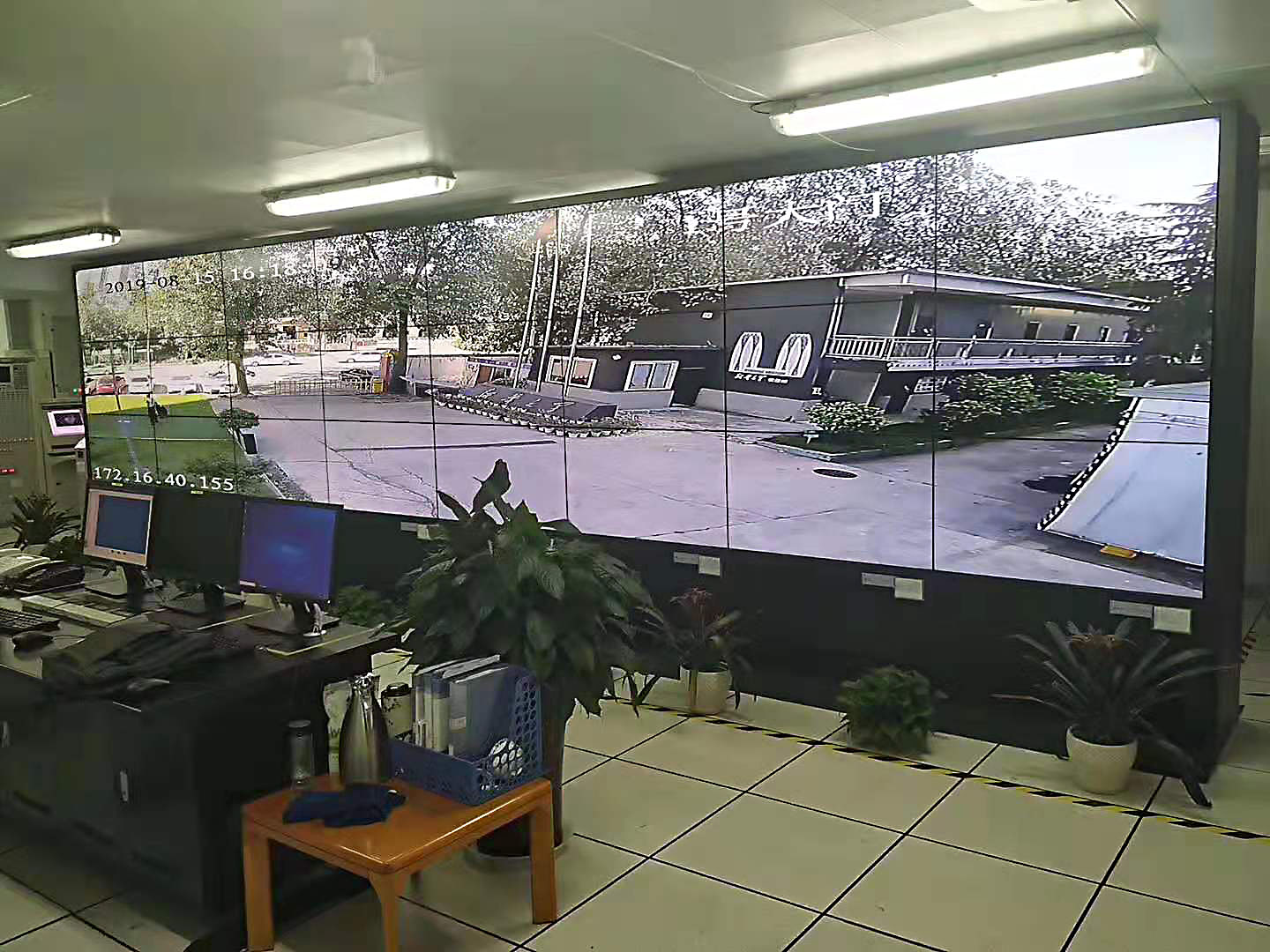

可在多个显示屏上拼接显示任意一个输入源图像，输入源可随时切换。通过整屏拼接显示，用户可实现对局部重点区域信号重点监控的目的。

1.  叠加

可在任意显示画面上叠加其它画面，单屏可实现4个画面的叠加显示，画面间的图层顺序可自定义设置。

1.  画中画

可在拼接屏上显示多个信号源图像，上一层级图像整个叠加在下一层级图像上，形成画中画的显示效果。

4. 画面分割

可实现在一个显示屏上显示多个信号源的整幅或部分图像，这些信号源图像在单个显示屏上的大小、位置可自定义。用户可根据需要在单屏幕上任意分割显示多个画面信号，从而增加了上墙显示信号源的数量。

1.1.1 背板交换架构

系统采用先进的背板交换架构，有别于传统的PCI总线结构，为它的每个外围槽位提供了高达20Gb/s的传输带宽，外围的板卡通过先进的背板交换架构进行数据的极速交换，从而确保数据可靠传输，提供快速的优质图像资源被所有的外围设备分享，从而使系统环境下大量的数据和图像传输不再受到PCI总线结构的带宽制约。基于交换架构的专用总线设计可以保证每个输出屏幕都有独立的专用带宽，无论系统处理多少路高清信号，拼接多少个单元，都能保证图像信号清晰、流畅、不丢帧。

1.1.1 超高清信号采集

支持4K分辨率采集，相比普通1080P信号源，在拼接墙上的显示更加清晰细腻。

1.1.2 可视化操作

本系统在整个操作过程中完全可视化，信号源、拼接屏显示状态、场景布局等均可在控

制界面中实时显示，掌控整个系统的运行情况，所见即所得。

1.1.1 窗口布局

VWC2拼接处理器基于网页界面对大屏拼接形式进行布局操作，其精细的操作界面、合理的功能分组，简洁利落的操作过程设计，立竿见影的操作成果，让用户在轻松简约的软件界面中快速准确的完成窗口布局。

在软件布局完成并投射到大屏后，想要修改大屏布局但又不想大屏显示布局过程，可通过预布局来实现。在网页界面关闭实时模式即可放心进行窗口布局操作，前端拼接大屏显示画面不受影响。预布局完成后，可直接应用到大屏，拼接屏迅速切换为新的布局，也可将预布局保存为场景，待需要时调用.

1.1.1 场景应用

很多情况下，音视频的显示布局不是一成不变的，想要切换大屏布局但是又需要时间去进行布局，对于用户来说不仅浪费时间精力，也有可能因布局时间限制而影响大屏的下一个显示状态。本系统支持提前将大屏布局保存为场景，待需要时一键切换，省时省力有保障。可支持上千个场景的保存，可自定义场景名称，最大化方便用户操作。
