别墅庭院安防监控与无线覆盖案例

方案简介

别墅属于高档小区，业主不仅追求高质量的生活品质，对财产安全也尤为重视。别墅住宅区一般活动范围较大，无论别墅还是庭院，都希望实现全面的无线网络覆盖，可以随时随地畅游网络。而安防监控是保障家庭财产安全的有效设施，让生活更轻松。

本方案为有线网络、无线Wi-Fi以及安防监控一体的综合网络解决方案，请结合实际情况选择需要的设备（例如网络中已有无线路由器、交换机等设备，只需选择与监控相关的IPC、NVR设备即可）。

需求分析

别墅庭院在建设网络时，会从美观性、简易性、实用性等几个方面考虑，有如下需求：

1、庭院和别墅内实现全面无线覆盖，支持无线漫游；

2、网络稳定可靠，主人网络与访客网络相互隔离；

3、监控设备通过标准PoE方式进行供电，节省布线成本，美观大方；

4、安装简单，通过简易的方式集中管控摄像机；

5、支持预览、存储、回放及报警触发设置等，可以远程实时监控；

6、网络层级简单，管理方便，易维护。

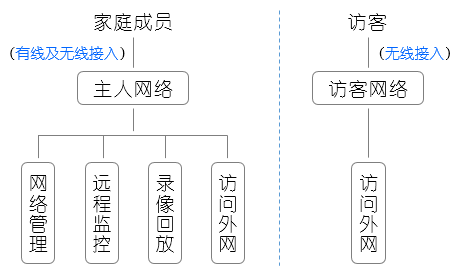

用户结构

网络的用户结构主要分为家庭成员和访客，权限如下：

访客连接的访客网络是有别于主人网络的无线网络，连接后只能访问外网，不能访问连接主人网络的设备，保障了内网安全。

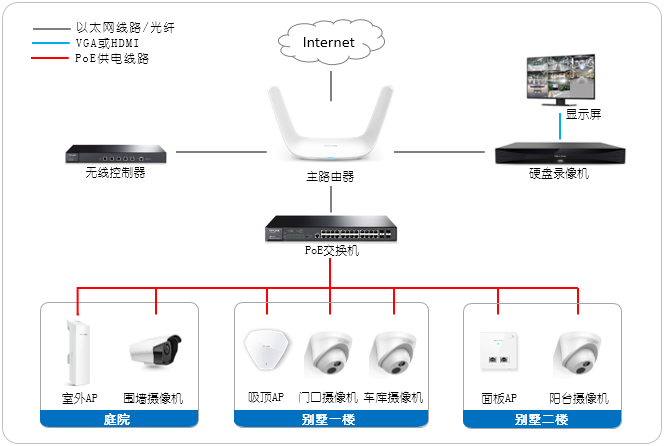

网络拓扑

别墅住宅一般庭院面积较大，需要在庭院四角布置摄像机进行无死角监控，同时使用室外AP进行无线覆盖。室内客厅等较开放区域使用吸顶式AP进行无线覆盖，卧室可采用面板式AP。而在别墅门口、车库、阳台等位置需要安装摄像机进行实时监控。

使用PoE交换机、PoE AP和PoE IPC（网络摄像机），交换机通过网线为AP和IPC供电，可以避免额外布线。如果网络中已有无线路由器和普通交换机，可以选择直流供电的IPC。

安装部署

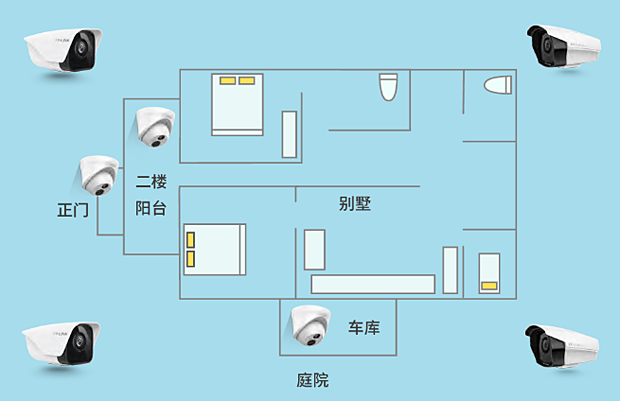

下面对监控点位安装进行指导：

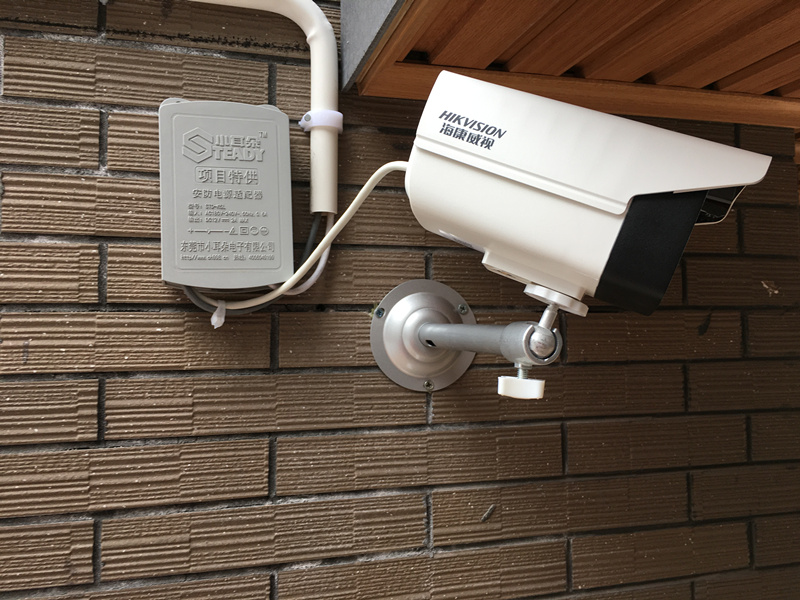

如上图，庭院配备筒型摄像机，可进行广角监控，且外形具有威慑作用，可根据庭院大小安装多个摄像机，形成无死角监控；别墅门口、车库、阳台配备红外半球摄像机，半球摄像机外形小巧、美观，可以吸顶或壁挂式安装。

提示：以上点位是根据典型的别墅庭院进行合理推荐，可以根据实际环境增删相应点位。

方案特点

通过以上方案设计，可以实现无线网络、监控网络一体化的基本需求，有以下明显特点：

针对性强

方案中的设备选配充分考虑到别墅庭院的实际需求以及成本考虑，例如，通过PoE供电可以在一条网线上同时传输数据和供电，充分考虑别墅对美观布线的要求；以及吸顶式AP和面板式AP组合实现无线覆盖，外形美观大方，符合别墅装修风格。

功能丰富

无线方面，无线路由器可以额外设置访客网络，与主人网络相互隔离。监控方面可以设置录像计划、视频遮挡、移动侦测以及回放、导出录像，红外日夜模式自动切换可以保证全天候监控，同时可以使用手机APP随时随地远程监控。

管理方便

无线路由器和监控设备均有独立的WEB配置界面，设置向导指导，配置简单。监控录像机的图形化界面非常容易管理，自动发现、一键配置以及故障定位等，均为管理控制和使用提供便捷。

适应性强

室外AP采用专业室外壳体设计，提供IP55级防尘、防水，能够适应各种恶劣环境。而监控摄像机达到IP67工业级防尘、防水，在恶劣环境下仍能保持正常工作。

产品推荐

别墅庭院的网络一体化解决方案包括路由器、交换机、硬盘录像机、摄像机等设备，由于面积、需求的不同，不同别墅网络方案中需要的设备也可能不同，奔铭提供了多样化的网络设备以满足差异化需求。
