办公楼门禁系统的功能和作用

门禁系统介绍

     随着科学技术的不断进步，人们对工作，生活的自动化水平也提出了越来越高的要求，“智能门禁管理系统”就是为了满足人们对现代化办公和生活场所的更高层次安全管理的需要应运而生的。目前智能门禁管理系统已广泛应用于工厂、学校、写字楼宇、物业小区、商店、金融系统、电信系统、军事系统、宾馆等多种场合，大大提高了整体的工作效率及系统安全管理需求。传统的方法是工作人员对出入人员进行登记放行，这种方法费事、费力又容易出错，而且管理不严格。因而智能、安全、高效的现代化门禁管理已经成为社会发展的必然趋势，同时它也是现代化智能建筑的一个重要组成部分。
    门禁管理是现代安全防范系统的重要组成部分，随着国内对门禁系统的安全性、先进性和稳定性要求的提高，迫切需要一种高性能的门禁系统，现在比较常用门禁系统主要有生物识别（指纹、掌形、虹膜等）和以射频卡系统为代表的系统，应用最广最传统的还是射频卡门禁系统。

 1.2. 系统的功能和作用

    ◆ 可以树立公司、大厦或机关办公场所规范化管理形象，提高管理档次，同时规范化内部的管理体制。

    ◆ 一张感应卡可以代替所有的大门钥匙，且具有不同的通过权限，授权持卡进入其职责范围内可以进入的门。所有的进出情况在电脑里都有记录，便于针对具体事情的发生时间进行查询，落实责任。

    ◆ 可以将不受欢迎的人员拒之门外，例如可以杜绝传销、保险等行业的业务员在未经许可的情况下擅自闯入您的办公室，干扰您正常的办公秩序。同行的竞争者不会轻易地进入您的办公或开发场所顺手拿走您的业务资料或核心技术资料。

    ◆ 如果员工的感应卡遗失可以在系统内即时挂失，这样即使其他人捡到了该感应卡也无法进入公司，这样相对与普通机械锁要方便得多，您不必为了安全起见重新换锁，为每个人重新配钥匙。对于辞职或开除、离开的人员感应卡采用禁用的方式，该员工以后都无法进入公司进行窃取或破坏等报复活动，如果您不采用感应卡门禁管理方式，您恐怕为了以防万一必须多次更换大门的锁。

    ◆ 采用先进的国际内部加密协议，外人无法通过机械或其他高科技方法打开您的电锁进入您的场所。而其他诸如密码门禁，机械锁都无相应安全机制，可以通过电路短路或万能钥匙轻易进入您的场所。

    ◆ 可以进行软件强制性操作，例如您在办公室里正进行秘密重大的协商或电话，不想被人打扰，您可以通过软件的功能强制门关闭，这样即使授权的持卡人员也无法进入，进行完毕后，您可以通过软件恢复系统正常。

    ◆ 可以实时监控门的状态和感应卡执卡者的出入状况，并可以比较显示照片，避免非法持有者冒充进入。

设计原则

一．由于安全性和高效率管理的需要，门禁系统的设计应遵循下列原则：

·系统的实用性

·系统的稳定性

·系统安全性

·系统可扩展性

·系统易维护性

·先进性

二． 主要设计依据规范

·《国际综合布线标准》   ISO/IEC11801

·《民用建筑电气设计规范》JGJ/T 16-92

·《中华人民共和国安全防范行业标准》 GA/T74-94

·《中华人民共和国公共安全行业标准》 GA/T70-94

·《监控系统工程技术规范》 GB/50198-94

门禁系统的设计技术要求及功能特点

（一）门禁系统设计技术要求

1、门禁系统要求安全、可靠，符合安防技术要求，至少通过了一项国家权威机构认证，比如说公安部的MA认证等。

2、系统管理操作为汉字菜单，除系统管理员外，其他任何人无权更改系统数据和实时数据。

3、在系统或采集器出现故障时，应能及时、方便地开启大门。

4、对每个工作人员可进行开门权限设置，包括开启的大门和开启的时间。

5、可采用刷卡或密码的开门方式。

6、可以实现多人开锁功能，可以实现365天任意指定时间段组合定义。

7、可实现拆机报警功能,并能输出报警信号。

8、可实现门磁监测功能,即可以判断门是否被非法打开或门没有关好

3.2系统功能

1、轻松完成录入、记录、查询和编辑等工作。

2、系统具备实时监测功能，能够在上位机实时了解每个门出入的记录,并能根据不同的条件可以查询过往的出入记录。

3、权限设定：完成操作员权限设定，开门逻辑设定等。

4、液晶屏幕中文汉字显示，方便易用。

5、具有刷卡或密码的多重客户身份验证方式。

6、界面友好，操作简单，对于还没有计算机基础的管理人员，也能掌握领会并可操作使用。

7、通讯功能：可通过RS232/485实现与计算机的连接，同时支持TCP/IP实现局域网、实现各分支机构的联网，支持数据的汇总、查询、统计、打印等功能。

8、支持Access以及SQL数据库，数据存储安全可靠。

3.3系统特点

1.30000个持卡者, 5万条事件
2. 内置10cm射频读卡器和液晶显示屏
3.独立型或者经RS-232连接电脑或经RS-485或者TCP/IP 接口联接的网络型
4.独立的射频卡,射频卡+5位密码,1至5位PIN号码等验证方式
5. 用户可自行设定防胁报警卡或密码
6. 提供50个时间段，5个分组，10个开门组合，支持多用户进入,和功能键更助于管理
7.16位背光键盘可夜间操作
8.符合UL,CE,FCC,MIC 国际标准
9. 硬件设计上，采用国际流行的POE设计，专业的防静电和抗干扰设计，所有 输入输出口均具备过流和过压保护，具备防拆报警和专业的警报处理功能，具备电压监控及可编程看门狗监测，品质卓越, 并且能实现完全防水

门禁系统硬件介绍

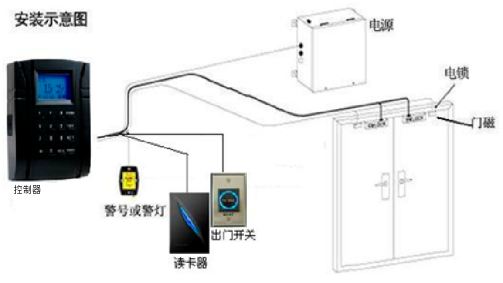

4.1门禁系统最小运行单元结构示意图：

示意图解释说明：

1. 该示意图是一个门的控制点的结构示意图，每个门附近都要留一个AC220V的插座，作为取电口。还要布一条8芯的超五类线（一般的计算机网线）到最近的局域网网络交换机或HUB作为组网线。这两项工作是必须做的。如果门禁系统采用485的局域网的联网方式，需要采用双绞带屏蔽的线材，以保证系统的通讯稳定性；如门禁系统采用TCP/IP的通讯方式，则选用超5类网线为通讯线材，以保证系统的正常通讯。
2. 对于经常断电的地方可以自行配蓄电池，蓄电池的容量决定断点后使用的时间长短，对于不经常断电的位置可以不安装蓄电池。本次设计当中，我们的门禁系统将接入UPS系统，以保证在断电的情况下仍可以正常的使用。
3. 门磁是检测门开关状态的传感器，如果安装了门磁，在局域网的管理计算机上可以看到门的开关动作和门的状态，同样如果是远端Internet控制管理，就可以看到几千公里之外的门的开关动作和门的状态。如果用户不需要可以不安装。门磁的线材选用两芯线材即可。
4. 出门按钮可以直接控制开门，轻轻按一下控制器就执行开门动作，出门按钮可以根据需要并联安装很多。出门按钮一般安装在前台接待处和保安处，这样不需要走到门跟前就可以为客人开门。如果用户不需要可以不安装。出门按钮的线材选用两芯线即可。

4.2.不同形式的门对门禁系统的安装要求：
    不同形式的门对门禁系统的安装要求是不一样的，而且整个系统运作的好坏在很大程度上和安装有关，所以系统安装在整个门禁系统中起了很大的作用，根据现有的门的形式，大体可以分为以下几类：
4.2.1、单开木门
    这种门一般门上都有球型锁或更高档的有锁栓的机械锁，可以用机械钥匙开启。电锁推荐用和原有的机械锁配合的阴极电锁，阴极电锁是安装在门框上的，锁槽是可以用电控制的，阴极电锁有2种，一种是通电打开锁槽，断电关闭锁槽；另一种是通电关闭锁槽，断电打开锁槽。建议使用通电打开锁槽的阴极电锁。这种锁外界电源断电后，电锁会自动锁上，而且不影响原有的机械锁的使用，这样就保证了各门点的绝对安全性。同时电锁也可采用断电开启的电插锁或磁力锁（该类型锁应用场合要求安全度不太高，供电系统良好，保安系统比较好，防火要求高，防火要求很高的场所不推荐使用门禁UPS），配合门上的拉手使用，刷卡或者密码后门锁自动打开。外界电源断电后，电锁会自动打开，满足消防防火安全的要求。门禁机安装在离地约1.3米高的墙面上。
4.2.2、双开木门、单开玻璃门及双开玻璃门
    根据这种类型的门的结构特点，电插锁和磁力锁是比较适合的，配合门上的拉手使用，刷卡或者按密码后门锁自动打开。外界电源断电后，电锁会自动打开，满足消防防火安全的要求。门禁机安装在离地约1.3米高的墙面上。

4.2.3、防火门、铁门
    这种形式的门建议电锁采用通电开储能型阳极锁，自带机械开启方式，刷卡或者按密码后门锁自动打开。外界电源断电后，电锁是锁上的，可以用机械钥匙的方式开启，保证系统的安全性。门禁机安装在离地约1.3米高的墙面上。

4.2.4、上下无框玻璃门

    这种形式的门建议电锁采用无框玻璃专用电插锁，该锁通闭，断电开门，刷卡或者按密码后门锁自动打开，外界电源断电后，电锁会自动打开，满足消防防火安全的要求。门禁机安装在离地约1.3米高的墙面上。
ZL-100S电插锁适用于木门玻璃门

iFace702- P

产品类型 混合识别考勤机
验证方式 人脸+指纹+手掌+密码
处理器 ZMM220
摄像头 130万红外双摄像头
存储容量 指纹容量：2000枚<span color:#333333;font-style:normal;font-size:9.5000pt;"="">
记录容量：12万个
手掌容量：500个（选配1000）
面部容量：500张
采集器 BioID指纹头
识别算法 ZKFinger高速双引擎10.0指纹算法+IFace高速人脸识别算法7.0
识别速度 人脸识别速度：≤0.8秒
指纹识别速度：≤1秒

 本项目计划在大厦的一、二、三、四层及九层机房设置1处门禁管理区,目的是实现对内加强管理，对外安全防范。采用目前国际上最先进的中控门禁管理系统，共有5个管理区域，每个控制点安装一台中控门禁机，所有门点入口安装中控门禁机，出口设置一个出门按钮，每个门点使用1把电锁，总共计10台门禁机，65把电锁，65个出门按钮。采用PC机 和WINDOWS2000/XP系统平台，及中控门禁管理软件实现卡、人员、门禁权限、时间组等管理。

    根据现场情况，在设备的选用原则，消防通道门必须采用断电可以打开的电锁，以保证消防通道在防火情况下的畅通，所以，设计中防火门采用磁力锁或电插锁；另外其它需要符合防火要求的门均采用断电开的电锁，在本设计中，办公间门也采用断电开锁的电锁，以保证断电时办公室内人员的进出安全，在大楼的装修中这种方式可以兼顾大楼的内装修设计。

   在每一个的门禁点，出门处设置出门按钮，进门处选用中控门禁一体机；由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。为确保消防通道在紧急状态下通畅，建议在消防通道门旁加装紧急出门按钮，在紧急情况下可以在打开通道门。对于门禁系统和消防系统的联动，不建议由消防系统直接和门禁系统相连，在消防报警产生时直接开启消防通道门和安全门的方式，因为消防可能产生误报警，并且该方式可能被犯罪分子利用。建议利用门禁系统的输入接口设置硬件消防报警输入点（如按钮），在消防报警产生并经专人确认后启动该输入点，开启相关消防通道门和安全门，另外在控制中心也可通过电脑开启所有门点。

为保证安全性和美观性，根据现场具体情况建议所有门禁一体机采用明装的方式。现场安装控制器的优点在于节约线材，使用安全。

    门禁系统极为重视使用中的安全性，系统本身具有极高的稳定性和可靠性，在系统的硬件连接中，如果出现某个设备的故障，不会影响系统中其他设备的正常工作，中心会收到报警信息提示设备的损坏和网络连线的断路，在电脑故障的情况下，整个系统可以脱机运行，正常纪录人员的进出信息和报警信息，在系统和电脑重新连接以后，只需将信息上传到电脑即可，每台门禁机的操作员也分不同的级别，每个级别只能对各自的范围内使用操作门禁机，尤其是一般用户只能使用自己授权的卡或者密码去操作机器，其他操作均无效；系统在软件的使用中也充分考虑安全性，系统的操作员可以分为多个级别，级别低的操作员只能对信息进行监视，而级别最高的操作员可以对系统内的任何权限进行修改。

    使用中，管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。所有门禁点的正常开启和非法开启都可以由控制中心电脑将数据纪录保存，如中心电脑因故障或其它原因不能和门禁机连接，门禁系统可以独立工作，不影响门禁的正常开关，并将数据保存在门禁机中，通讯正常后，可以将门禁机中数据下载查看等，保证了信息纪录的完整性。
