一、需求分析

要解决1000路监控存储，这已经属于大型监控了，光靠NVR和硬盘是不行的，这里面我们要用到IP SAN存储产品，IP SAN也算是SAN的一种，只是服务器和存储之间通过网络交换机互联，性能不算最好，但不受距离的限制。SAN是超大容量，可以接上百路，但价格很贵，所以我们选择ip SAN，它是以块作为存储的，你可以认为它是含阵列功能的硬盘，其实就是磁盘阵列+硬盘。

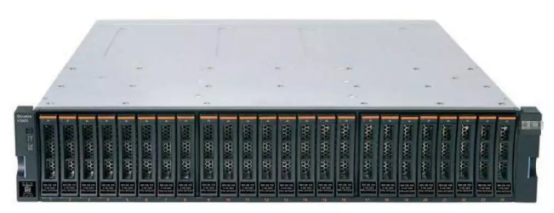

所以我们选用APT双控10Gb iSCSI磁盘阵列用来处理来自NVR的所有读写请求。

二、NVR的选择

要合理的设计1000路监控的存储，我们首先要用规划的就是NVR的台数。

那么我们就使用24台64路NVR，每路NVR放42路监控。

那有的朋友可能会问，那为啥64路不用满呢，而只放42路监控？

基于两个原因，一是预留，后续如果有监控添加，可以直接添加进去。二是满载64会使NVR监控点多，码流大，压力高，所以我们只用到42路。

1000 路视频流到24台NVR中，每台NVR上有42路视频流。

三、交换机的选择

这里面如果使用两台核心交换机的话，则每台交换机要负责500路监控的数据处理，每个摄像机码率最低4M，那肯定是要选择万兆交换机，这里面交换机我们就不做过多介绍。

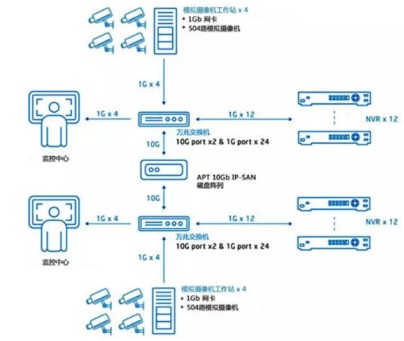

如下图示：这是个简化拓扑图，使用8台IP摄像机模拟工作站，模拟产生1000 路视频流到24台NVR中，每台NVR上有42路视频流，APT 双控10Gb iSCSI磁盘阵列用来处理来自NVR的所有读写请求。

四、数据存储分析

　　那么，当涉及到1000 路全高清IP监控时，到底有多少数据需要存储呢？对于1080P高清网络摄像机，每秒可产生约6Mb的30FPS的视频流（H.264编码格式）。每台NVR有42路1080P的实时视频流，1008路高清视频流全部传输到APT 双控10Gb磁盘阵列的话，每秒则产生6Gb的惊人数据量。

　　在这个拓扑示意图中我们需要克服一些技术方面的问题，比如，网络的整体带宽需求，NVR存储和回放实时监控的处理能力，存储系统的存储能力及其类型。

如何解决整体方案中的稳定性以满足7X24小时的不停工作。

一个码率为6M的摄像头一天的存储量为56G左右。

那么1008个7天的存储量为：

1008个摄像*56G*7=395136G=385T左右。

以市场上4T硬盘计算，它在电脑上显示约3700GB，h.265编码格式，则可以使用96块硬盘，完全够用。

五、方案具体规划

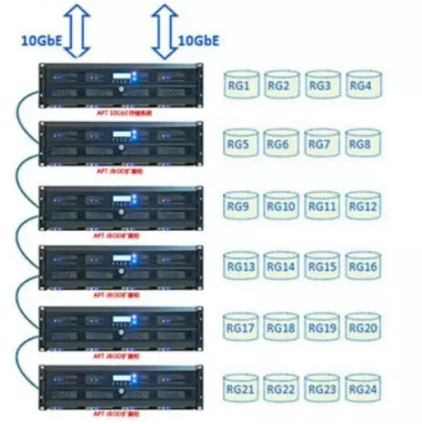

　　我们采用10Gb以太网作为存储网络来传输所有视频流，存储阵列采用1台APT 双控制器10Gb的IP SAN阵列（3U16盘位），外接5台APT JBOD扩展柜。总共安装96块SATA硬盘。

如何利用这96块硬盘以满足24台NVR系统传来的视频流呢？

每台NVR分配一个RAID组，而不是将这96块硬盘组成一个巨大容量的RAID组，因此，这96块硬盘可以每4块硬盘组成一个RAID5，组成24个RAID组。

APT 双控制器10Gb iSCSI磁盘阵列可同时支持最多128台主机访问，而24台NVR系统还不到它能支持主机数量的一半，说明还有很大的增长空间。另外为了提供更高的数据保护，APT 双控10Gb系统配备了双控制器，支持容错、故障切换、故障恢复和负载均衡。

六、优势

　　该方案可以用于大型公共监控安装系统中，如机场、港口或大型设施，如平安城市、博物馆、医院、商场和赌场。它具有以下优点：
可扩展性：
　　该方案可轻松满足不超过1000路高清IP监控需求，如果需加入更多的IP摄像头，可以通过增加NVR和APT JBOD扩展柜系统以扩大存储规模

管理方便：
　　NVR系统和APT 双控10Gb存储阵列都支持远程管理，可以减轻IT管理员的负担
