光纤收发器指示灯图解

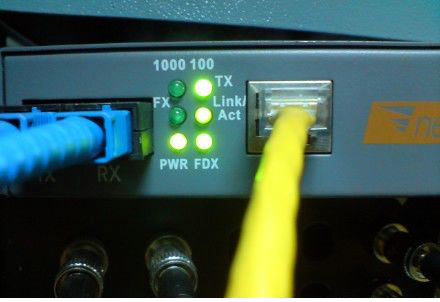

光纤收发器指示灯：
上角——亮时代表1000M速率
右上角——亮时代表100M速率
左中间——亮时代表已接上尾纤，闪烁代表正在传输数据
右中间——亮时代表已接上网线，闪烁代表正在传输数据
左下角——亮时代表已接入电源线
右下角——亮时代表全双工速率 ，灭时代表半双工
光纤接口类型：
FC 圆型带螺纹(配线架上用的最多)
ST 卡接式圆型
SC 卡接式方型(路由器交换机上用的最多)
PC 微球面研磨抛光
APC 呈8度角并做微球面研磨抛光
MT-RJ 方型,一头双纤收发一体( 华为8850上有用)
光纤模块:一般都支持热插拔,
GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型
SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）
光收发器接口：
光收发器接口解释：
RLK | 常亮，光口接收链路正常；不亮，接收链路错误 |
TLK | 常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误 |
ACT | 闪亮，光口有数据传输 |
RMD | 常亮，远端收发器的电口链路正常；不亮，链常亮,远端收发器可以远端网管；不亮，远端收发器不能远端网管 |
FDX/COL | 常亮，电口工作于全双工；不亮，半双工；闪亮，半双工有碰撞 |
LNK/ACT | 常亮，电口链路正常；不亮，链路错误；闪亮，电口有数据传输 |
100M | 常亮，电路速率为100M；不亮，电路速率10M |
PWR | 常亮，电源工作正常，反之错误 |
